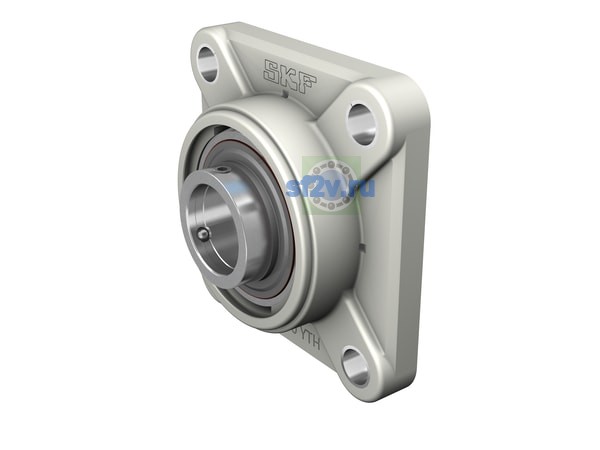

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
31.75 mm Bore diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 39.7 mm Outer diameter of inner ring
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
78 mm Top external diameter
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
108 mm Overall length
Корпус общая ширина
33 mm
Общая ширина T
42.2 mm Overall width
38.1 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
33 mm Width of housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
15.3 mm Flange width
Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
30.5 mm Standout of end cover
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
38.1 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
5 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
12.3 mm Diameter of attachment bolt hole
Ширина B
38.1 mm Width of inner ring
Диаметр вала
31.75 mm
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
82.5 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
22.2 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.175 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 10 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.375 in
Тип отверстия
Cylindrical
