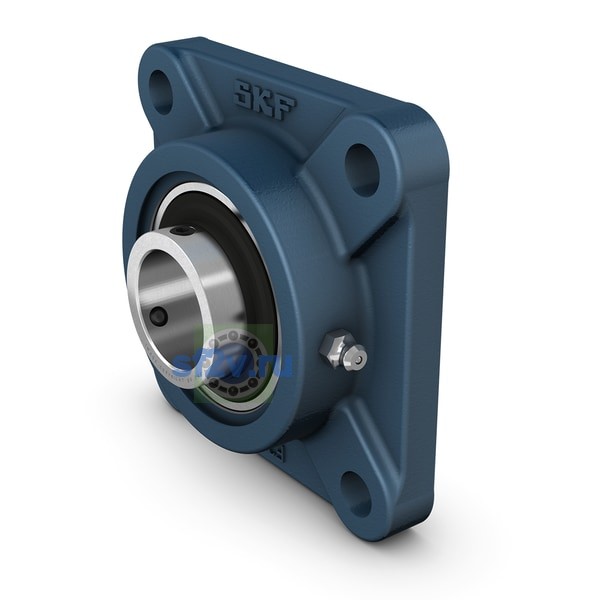

- Внутренний диаметр подшипника (диаметр отверстия d)
-
80 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 97.4 mm Outer diameter of inner ring
- Размер Db1: верхний наружный диаметр корпуса.
-
162 mm Top external diameter
- Размер Db2: нижний наружный диаметр основания корпуса.
-
171 mm Base external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
208 mm Overall length
- Корпус общая ширина
-
54.5 mm
- Общая ширина T
-
81.6 mm Overall width
81.6 mm
77.8 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
54.5 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
22 mm Flange width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
3.2 mm Depth of centring recess
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
77.8 mm Overall bearing width
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
12 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
23 mm Diameter of attachment bolt hole
- Ширина B
-
77.8 mm Width of inner ring
- Диаметр вала
-
80 mm
- Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
-
YAR 216-2F
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
179.4 mm Diameter of housing centering recess
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.5 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 SAE-LT Thread of grease fitting
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
165 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
184 mm Distance of dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
51.5 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
4 mm Recommended diameter for dowel pins
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
34.5 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
47.6 mm Distance from locking device side face to raceway centre
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7 mm Hexagonal key size for the grease fitting
- Размер шестигранного ключа для установочный винт
-
5 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 20 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.75 in
- Тип отверстия
-
Cylindrical
