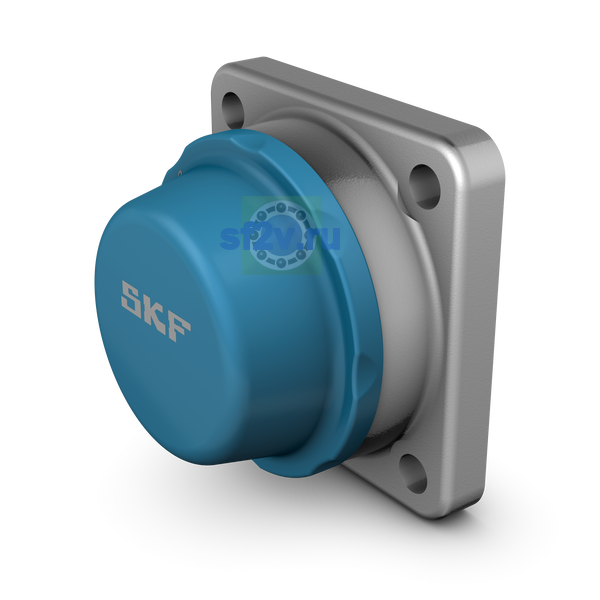

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
38.1 mm Bore diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 51.8 mm Outer diameter of inner ring
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
110 mm Overall length
Корпус общая ширина
38.9 mm
Общая ширина T
53.2 mm Overall width
53.2 mm
40.7 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
38.9 mm Width of housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
14.3 mm Flange width
Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
68.8 mm Standout of end cover
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
10 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
11.5 mm Diameter of attachment bolt hole
Ширина B
40.7 mm Width of inner ring
Диаметр вала
38.1 mm
Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
88 mm Diameter of housing centering recess
Размер Ha: высота канавки заднего уплотнения или глубина центрирующей выточки / отверстия корпуса.
5 mm Depth of housing centering recess
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
83 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
30.2 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.969 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 10 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.375 in
Тип отверстия
Cylindrical
