- Внутренний диаметр подшипника (диаметр отверстия d)
-
50 mm Bore diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 62.51 mm Outer diameter of inner ring
- Размер Db1: верхний наружный диаметр корпуса.
-
107 mm Top external diameter
- Размер Db2: нижний наружный диаметр основания корпуса.
-
118 mm Base external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
143 mm Overall length
- Корпус общая ширина
-
43 mm
- Общая ширина T
-
60.6 mm Overall width
60.6 mm
51.6 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
43 mm Width of housing
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
15 mm Flange width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
3.2 mm Depth of centring recess
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
33 mm Standout of end cover
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
51.6 mm Overall bearing width
- Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
-
9 mm Distance from locking device side face to thread centre
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
18 mm Diameter of attachment bolt hole
- Ширина B
-
51.6 mm Width of inner ring
- Диаметр вала
-
50 mm
- Корпусной вставной подшипник с установочный винт фиксация и удлинённое внутреннее кольцо
-

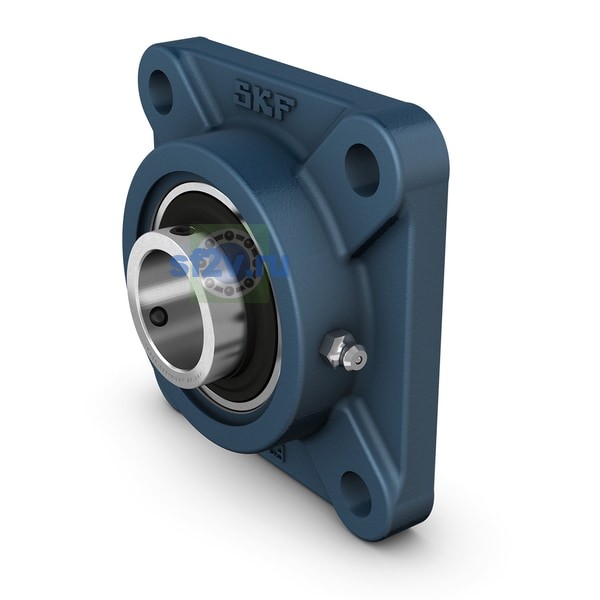

YAR 210-2DW/AG
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
125.4 mm Diameter of housing centering recess
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
111 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
129 mm Distance of dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
35.5 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
4 mm Recommended diameter for dowel pins
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
28.5 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
32.6 mm Distance from locking device side face to raceway centre
- Размер шестигранного ключа для установочный винт
-
5 mm
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 16 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.625 in
- Тип отверстия
-
Cylindrical
