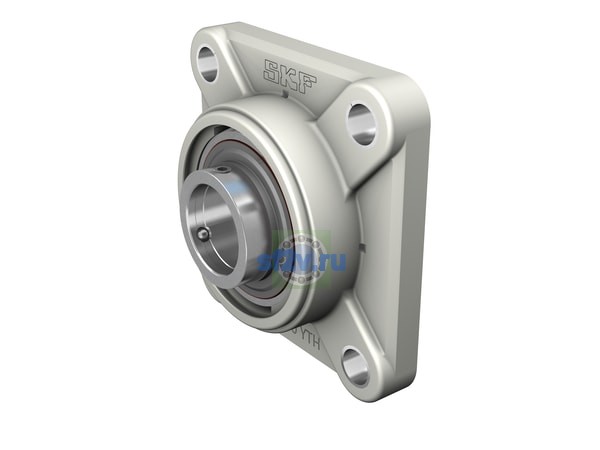

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
38.1 mm Bore diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 51.8 mm Outer diameter of inner ring
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
98 mm Top external diameter
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
130 mm Overall length
Корпус общая ширина
39 mm
Общая ширина T
54.2 mm Overall width
49.2 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
39 mm Width of housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
17 mm Flange width
Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
33 mm Standout of end cover
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
49.2 mm Overall bearing width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
8 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
14.8 mm Diameter of attachment bolt hole
Ширина B
49.2 mm Width of inner ring
Диаметр вала
38.1 mm
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
101.5 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
30.2 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3.969 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 12 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.5 in
Тип отверстия
Cylindrical
