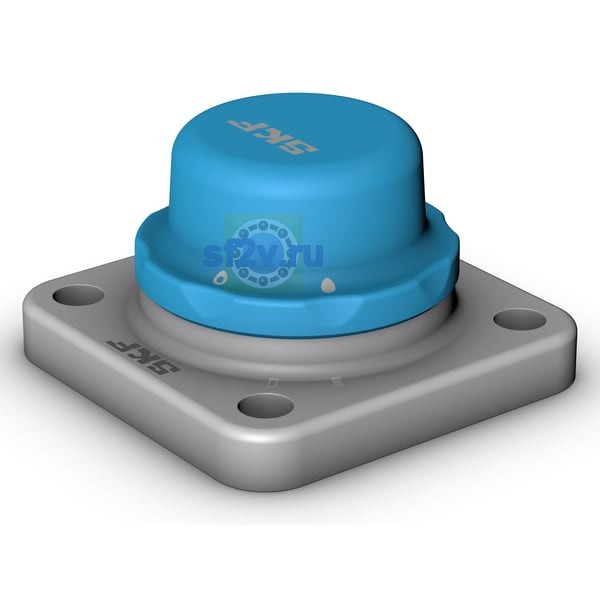

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
25 mm Bore diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 33.74 mm Outer diameter of inner ring
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
95.3 mm Overall length
Корпус общая ширина
29.4 mm
Общая ширина T
36.5 mm Overall width
36.5 mm
27.3 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
29.4 mm Width of housing
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
13.5 mm Flange width
Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
56 mm Standout of end cover
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
5 mm Distance from locking device side face to thread centre
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
11.5 mm Diameter of attachment bolt hole
Ширина B
27.3 mm Width of inner ring
Диаметр вала
25 mm
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
69.9 mm Distance between attachment bolts
Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
19.8 mm Distance from locking device side face to raceway centre
Размер шестигранного ключа для установочный винт
3 mm
Рекомендуемый диаметр для крепёжных болтов, mm
G 10 mm
Рекомендуемый диаметр для крепёжных болтов, дюймовый
G 0.4375 in
Тип отверстия
Cylindrical
