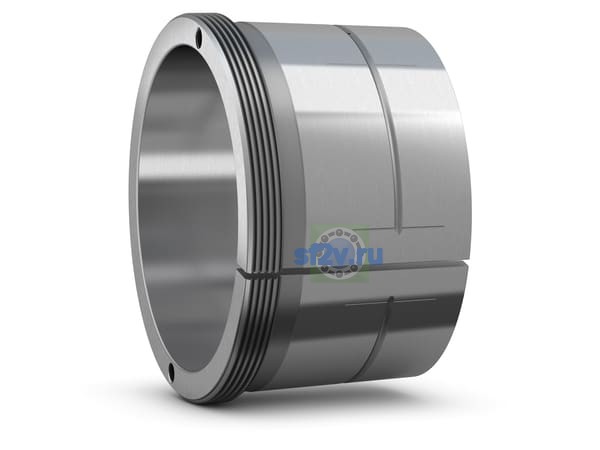

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
850 mm
900 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
850 mm Bore diameter
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
15 mm Distance bore - oil supply duct
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
430 mm Width
Размер B2: ширина втулки с подшипником до запрессовки либо расстояние от смазочного отверстия до фланцевого кольца.
475 mm Width sleeve and bearing before sleeve is driven into bore
Ширина
430 mm
Обозначение резьбы
Tr 950x8
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
Tr 950x8 Thread
Размер G1: резьба отверстий повторного смазывания или длина резьбы.
55 mm Length thread
Размер G2: резьба канала подачи масла либо отверстия для датчика контроля состояния.
G 1/4 Thread oil supply duct
Размер G3: длина резьбы канала подачи масла / присоединительной резьбы подачи масла.
15 mm Length of connecting thread for oil supply
