Технические данные
Все свойства
52 свойств
Размеры и геометрия
19
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
282.575 mm Housing outside diameter
Корпус общая ширина
77.788 mm
Общая ширина T
83.344 mm85.725 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
77.788 mm Housing height
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
28.575 mm Housing foot height
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
42.069 mm Centre line of free bearing
Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
115.094 mm Width including end cover
Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
20.638 mm Bolt hole diameter
Ширина B
85.725 mm Inner ring width
Диаметр вала
88.9 mm
Диаметр расположения болт отверстия корпус с круглым или треугольным фланцем
241.3 mm
Крепёжный болт диаметр
G 19.05 mm
19.05 mm
Подшипник средний диаметр
dm 124.968 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
88.9 mm Shaft diameter
Размер GN: резьба пресс-маслёнки.
1/8-27 NPT Thread of grease fitting
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
241.3 mm Bolt pitch diameter
Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
44.45 mm Centre line unit to side face of inner ring
Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
0.794 mm Centre line of "fixed" bearing
Тип отверстия
Cylindrical
Нагрузки, скорости и ресурс
4
Предельная частота вращения
3 800 r/min
3 800 r/min
Базовая динамическая грузоподъёмность C
C 325 kN
325 kN
Базовая статическая грузоподъёмность C0
C0 375 kN
375 kN
Предел усталостной нагрузки Cu / Pu
Pu 39 kN
Прочие характеристики
29
Вставной подшипник
Spherical roller bearing
Spherical roller bearing
Граничный коэффициент e
e 0.24
Код eCl@ss
23-05-16-90
Код UNSPSC
31171537
Количество крепёжных отверстий
4
Количество пластичной смазки для повторное смазывание
13 g
Комплект винты
M6-1 x 16mm
Масса
17.2 kg
Масса подшипникового узла
17.2 kg
Материал корпуса
Cast iron
Материал подшипника
Bearing steel
Метрическая / дюймовая серия
Inch
Момент затяжки для комплект винты
7.909 N·m
Обозначение товара / номер изделия производителя

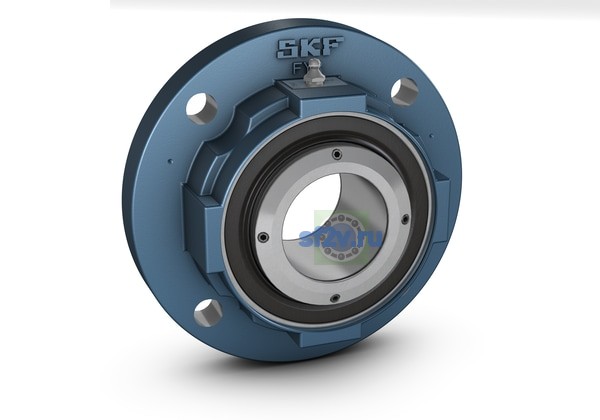

F4BR 308-SRB-CLH-Y
Осевая удерживающая сила механизм фиксации
Pa 34.9 kN
Отверстие для повторного смазывания
With
Покрытие
Without
Положение подшипника
Locating
Locating
Пресс-маслёнка
With
Расчётный коэффициент
Y0 2.8
Y2 4.2
Y1 2.8
Смазочный материал
Grease
Способ фиксации
SKF ConCentra
Тип корпуса
Flanged
Тип уплотнения
Labyrinth seal
Labyrinth sealEnd cover on one side
