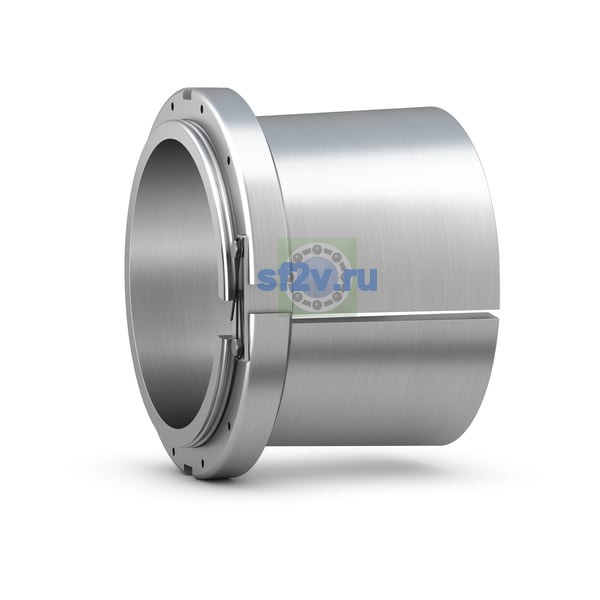

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
227.013 mm
240 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
227.013 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 290.652 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
168.351 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
43.129 mm Width lock nut including locking plate
Ширина
168.351 mm
Ширина B
34.392 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 48E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
239.827 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 048
