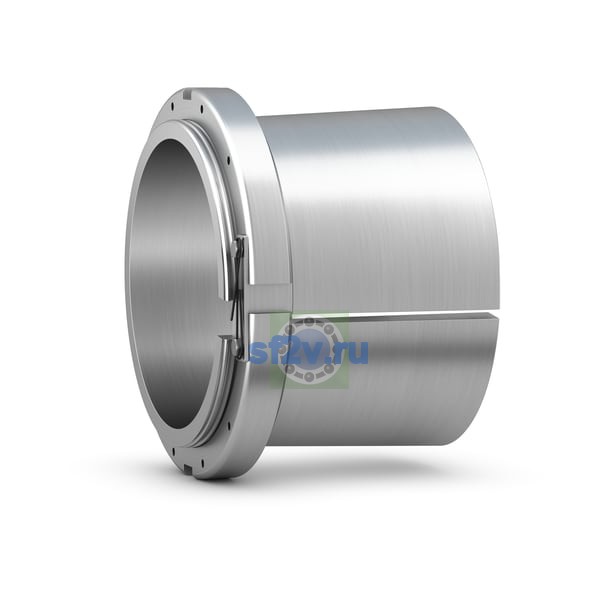

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
239.713 mm
260 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
239.713 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 309.702 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
222.606 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
44.704 mm Width lock nut including locking plate
Ширина
222.606 mm
Ширина B
35.966 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 52E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
258.877 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 052
