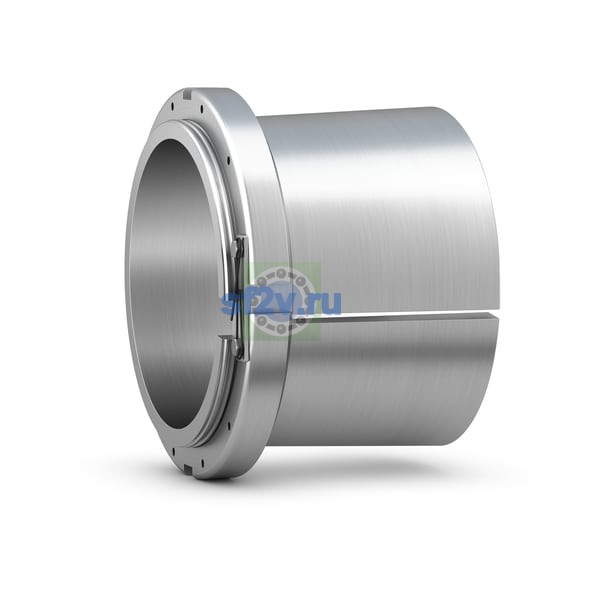

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
457.2 mm
480 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
457.2 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 560.527 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
322.936 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
74.6 mm Width lock nut including locking plate
Ширина
322.936 mm
Ширина B
60.579 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 96E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
478.993 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 096
