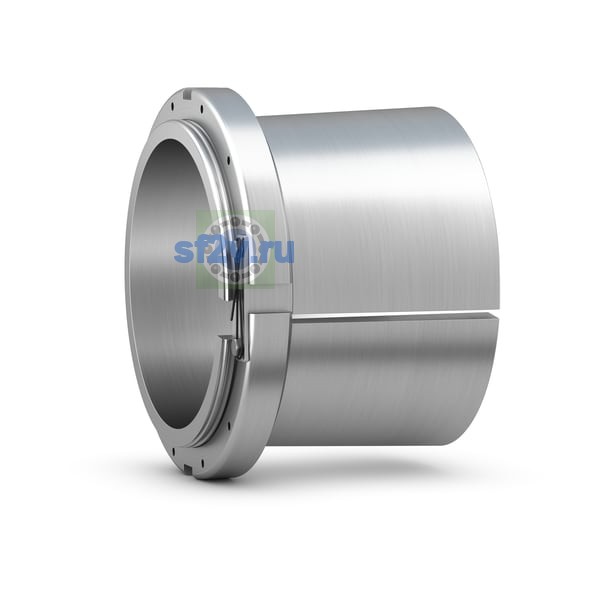

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
381 mm
400 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
381 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 470.027 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
265.405 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
63.5 mm Width lock nut including locking plate
Ширина
265.405 mm
Ширина B
52.654 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 80E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
399.009 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 080
