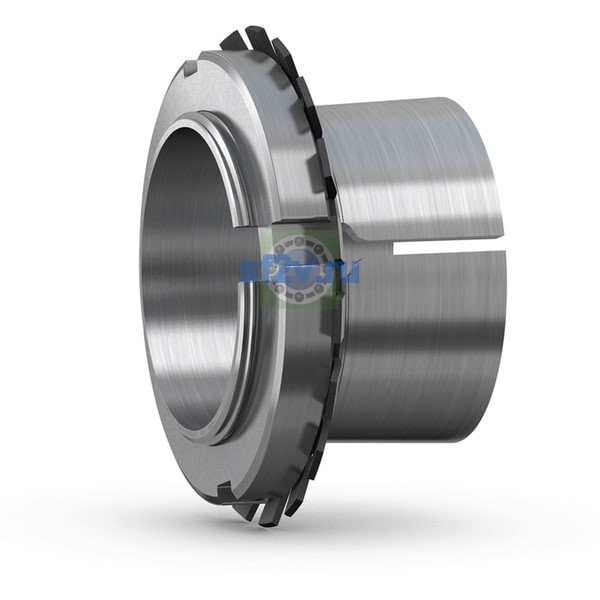

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
69.85 mm
80 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
69.85 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 105.689 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
81.128 mm Width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
16.916 mm Width lock nut including lock washer
Ширина
81.128 mm
Ширина B
15.342 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 16E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
79.68 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба
AN 16
