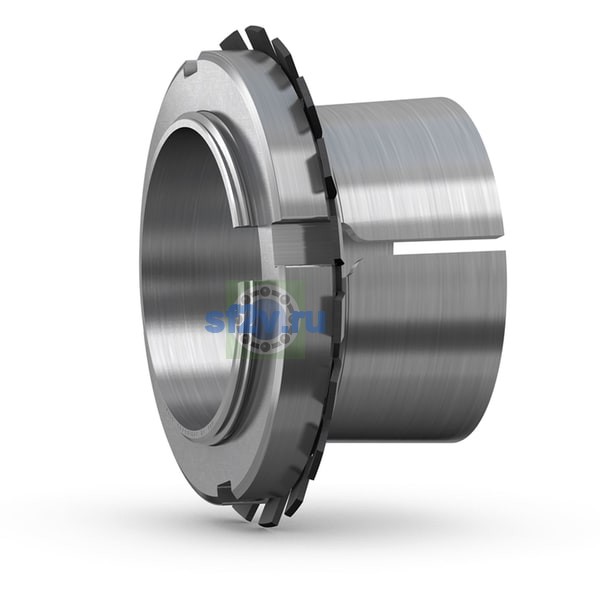

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
44.45 mm
55 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
44.45 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 68.402 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
60.554 mm Width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
14.173 mm Width lock nut including lock washer
Ширина
60.554 mm
Ширина B
12.954 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 10E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
49.962 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 10
