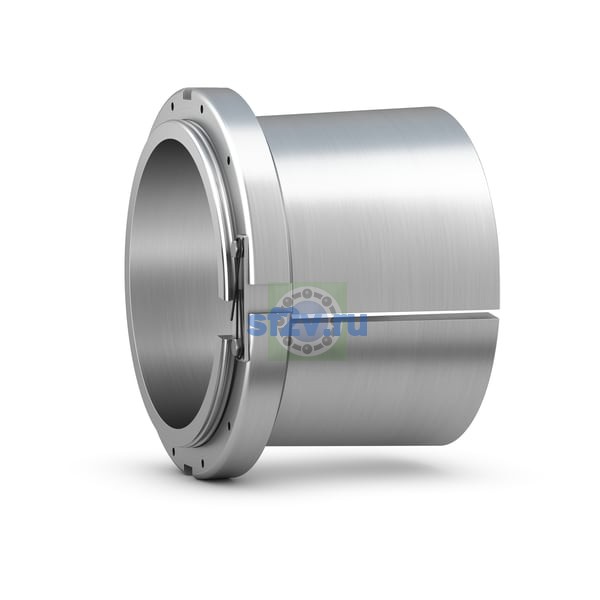

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
341.313 mm
360 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
341.313 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 419.227 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
192.253 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
55.016 mm Width lock nut including locking plate
Ширина
192.253 mm
Ширина B
45.491 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 72E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
359.918 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 072
