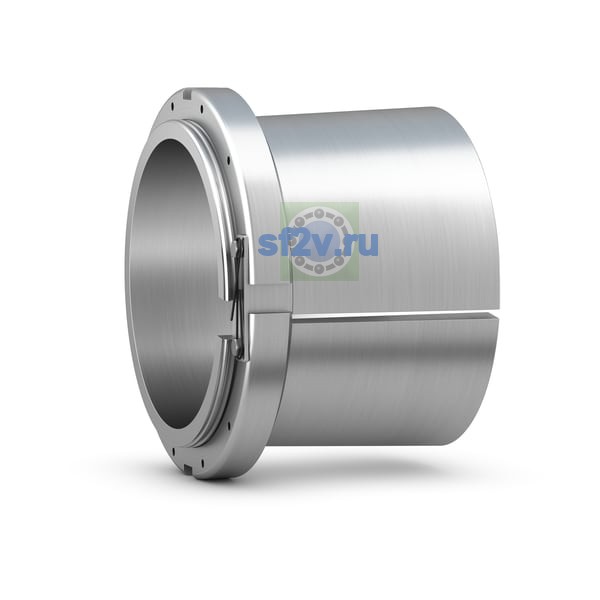

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
304.8 mm
320 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
304.8 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 381.127 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
176.174 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
51.841 mm Width lock nut including locking plate
Ширина
176.174 mm
Ширина B
42.316 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 64E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
319.075 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба или стопорная пластина
N 064
