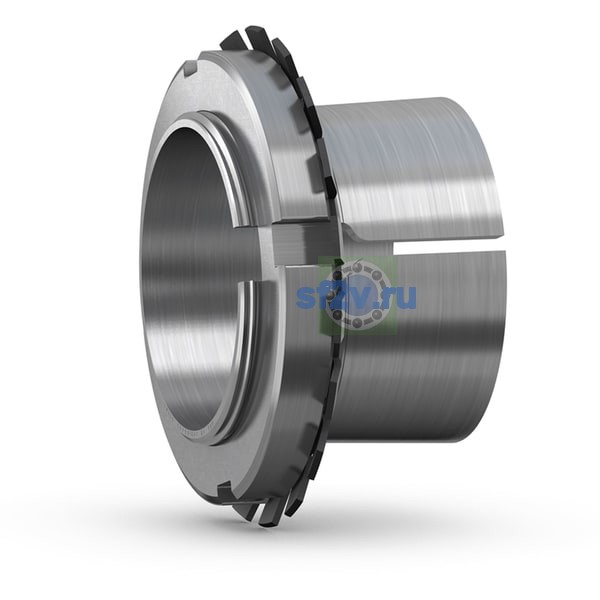

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
84.138 mm
95 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
84.138 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 125.552 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
93.777 mm Width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
20.65 mm Width lock nut including lock washer
Ширина
93.777 mm
Ширина B
18.517 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 19E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
94.742 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба
AN 19
