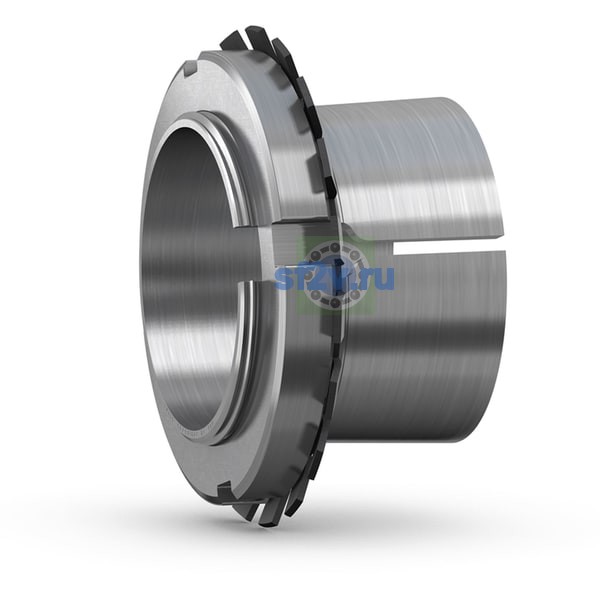

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
82.55 mm
90 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
82.55 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
max. 118.389 mm Outside diameter lock nut
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
66.954 mm Width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
19.863 mm Width lock nut including lock washer
Ширина
66.954 mm
Ширина B
17.729 mm Width lock nut
Гидравлическая гайка для монтажа или демонтажа подшипников, с дюймовая резьба
HMVC 18E
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
89.586 mm Thread diameter
Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба
AN 18
