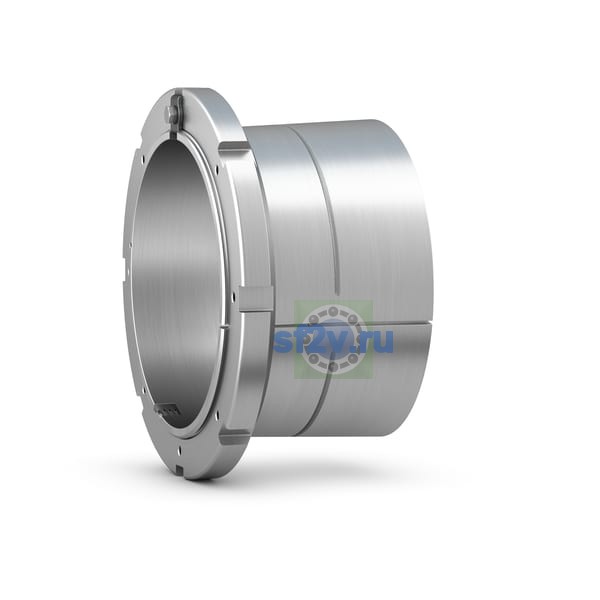

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
560 mm
600 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
560 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
700 mm Outside diameter lock nut
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
8 mm Distance bore - oil supply duct
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
289 mm Width
Размер B5: ширина стопорной гайки с фиксирующей скобой или пластиной.
96.5 mm Width lock nut including locking clip
Ширина
289 mm
Ширина B
75 mm Width lock nut
Обозначение резьбы
Tr600x6
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
Tr600x6 Thread
Размер G2: резьба канала подачи масла либо отверстия для датчика контроля состояния.
G 1/8 Thread oil supply duct
Размер G3: длина резьбы канала подачи масла / присоединительной резьбы подачи масла.
12 mm Length thread for oil supply duct
Стопорная гайка с метрический трапецеидальная резьба, для фиксация by скоба
HM 30/600
