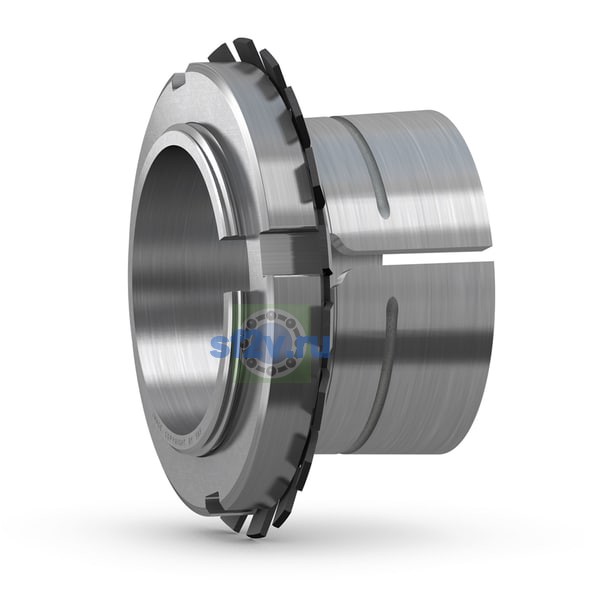

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
200 mm
220 mm Outside diameter small taper
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
200 mm Bore diameter
Размер d3: наружный диаметр стопорной гайки; в отдельных изделиях — диаметр корпуса хвостовика или внутренний диаметр резинового посадочного кольца.
280 mm Outside diameter lock nut
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
6.5 mm Distance bore - oil supply duct
Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
186 mm Width
Размер B4: расстояние от торца стопорного устройства до оси резьбового отверстия либо ширина стопорной гайки с шайбой.
35 mm Width lock nut including lock washer
Ширина
186 mm
Ширина B
32 mm Width lock nut
Обозначение резьбы
Tr 220x4
Размер G: резьба, её диаметр или размер резьбы присоединительного конца.
Tr 220x4 Thread
Размер G2: резьба канала подачи масла либо отверстия для датчика контроля состояния.
M6 Thread oil supply duct
Размер G3: длина резьбы канала подачи масла / присоединительной резьбы подачи масла.
9 mm Length thread for oil supply duct
Стопорная или демонтажная гайка с метрический трапецеидальная резьба
HM 44 T
