Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

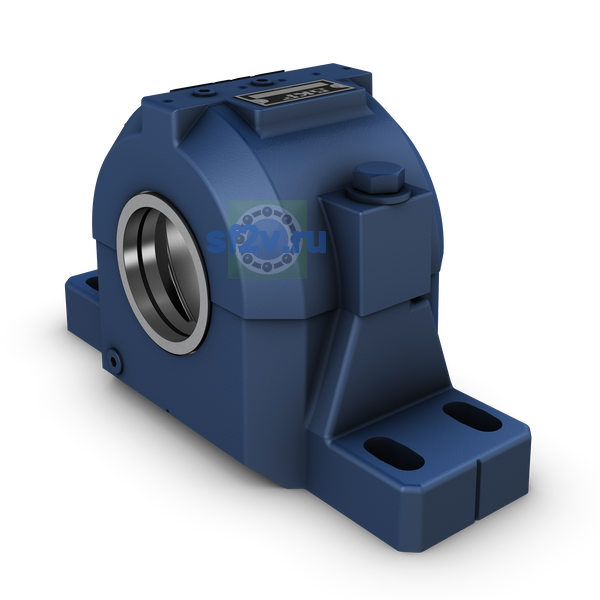

Технические данные
Все свойства
50 свойств
Размеры и геометрия
19
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
28.575 mm Width of attachment bolt hole
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
511.175 mm Overall length
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
149.225 mm Foot width
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
231.775 mm Overall width
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
97.815 mm Width of bearing seat
Ширина включённый фиксирующее кольцо
9.728 mm
Высота оси стационарного корпуса
152.4 mm
Диаметр подшипник посадочное место
250 mm
Крепёжный болт диаметр
25.4 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
125.413 mm Shaft diameter
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
250 mm Diameter of bearing seat
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
298.45 mm Overall height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
152.4 mm Centre height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
60.325 mm Foot height
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
max. 434.975 mm Distance between attachment bolts
min. 406.4 mm Distance between attachment bolts
Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
85.725 mm Distance between attachment bolts, axial
Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
87.313 mm Distance of drain plug from centre
Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
38.1 mm Height of drain plug position
Рекомендуемый диаметр для крепёжных болтов
G 25.4 mm
Нагрузки, скорости и ресурс
6
Параметр P120°: разрушающая нагрузка корпуса при направлении нагрузки 120°.
94.3 kN Safe load at 120° load angle
Параметр P150°: разрушающая нагрузка корпуса при направлении нагрузки 150°.
85.9 kN Safe load at 150° load angle
Параметр P180°: допустимая или разрушающая нагрузка корпуса при направлении нагрузки 180°, в зависимости от серии.
103 kN Safe load at 180° load angle
Параметр P60°: допустимая нагрузка корпуса при направлении нагрузки 60°.
249 kN Safe load at 60° load angle
Параметр P90°: допустимая или разрушающая нагрузка корпуса при направлении нагрузки 90°, в зависимости от серии.
149 kN Safe load at 90° load angle
Параметр Pa: осевая разрушающая нагрузка корпуса.
67.1 kN Safe load, axial
Прочие характеристики
25
PosiTrac лабиринтное уплотнение
2 x LOR 122
PosiTrac плюс контактный элемент
2 x B 10724-122
Антикоррозионная защита
Paint - in accordance with ISO 12944-2, corrosivity category C2
Класс прочности SAE болт крышки
5
Код eCl@ss
23-05-17-01
Код UNSPSC
31171519
Количество крепёжных отверстий
4
Корпус конфигурация
Two-piece
Корпус особенность системы смазки/возможность
Grease/Oil
Масса
63 kg
Масса корпуса
65.3 kg
Материал корпуса
Cast iron
Межосевое расстояние между отверстиями под болты
420.688 mm
Межосевое расстояние между отверстиями под болты (осевое направление)
85.725 mm
Монтаж компоновка
Through shaft/Shaft end
Начальное заполнение смазкой, 20%
1 596.645 g
Начальное заполнение смазкой, 40%
2 449.399 g
Обозначение товара / номер изделия производителя
SAW 528
Рекомендуемый момент затяжки для крышка болты
223.71 N·m
Тип корпуса
Pillow block
Тип уплотнения
Labyrinth seal
Торцевая крышка (конец пробка), для SAF и SAW подшипник корпуса
