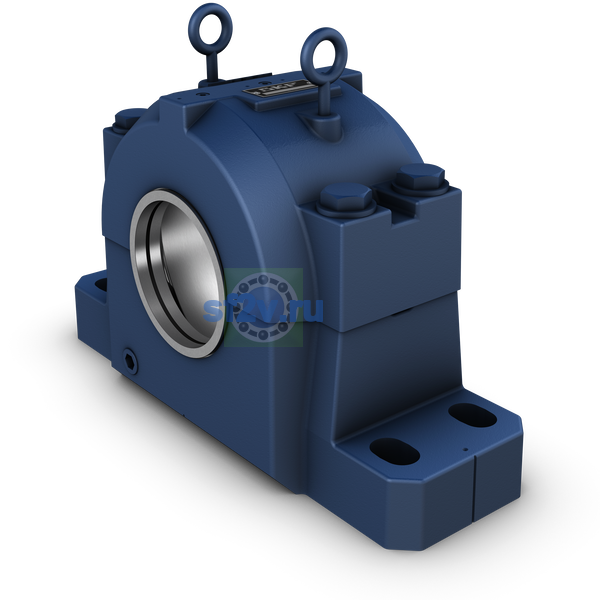

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
28.575 mm Width of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
628.65 mm Overall length
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
171.45 mm Foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
247.65 mm Overall width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
95.809 mm Width of bearing seat
- Ширина включённый фиксирующее кольцо
-
9.728 mm
- Высота оси стационарного корпуса
-
179.4 mm
- Диаметр подшипник посадочное место
-
310 mm
- Крепёжный болт диаметр
-
25.4 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
310 mm Diameter of bearing seat
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
188.913 mm Shaft diameter
- Размер dc: диаметр вала.
-
163.513 mm Shaft diameter
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
360.363 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
179.4 mm Centre height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
69.85 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
max. 549.275 mm Distance between attachment bolts
min. 492.125 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
107.95 mm Distance between attachment bolts, axial
- Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
-
1/4-18 NPT Thread of grease fitting in cap
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
115.888 mm Distance of drain plug from centre
- Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
-
39.688 mm Height of drain plug position
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
3/4-14 NPT Thread of drain hole
- Рекомендуемый диаметр для крепёжных болтов
-
G 25.4 mm
