Технические данные
Все свойства
48 свойств
Размеры и геометрия
19
Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
19.05 mm Width of attachment bolt hole
Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
285.75 mm Overall length
Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
79.375 mm Foot width
Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
119.063 mm Overall width
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
40.996 mm Width of bearing seat
Высота оси стационарного корпуса
82.55 mm
Диаметр подшипник посадочное место
130 mm
Крепёжный болт диаметр
15.875 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
61.913 mm Shaft diameter
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
130 mm Diameter of bearing seat
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
157.559 mm Overall height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
82.55 mm Centre height
Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
28.575 mm Foot height
Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
max. 244.475 mm Distance between attachment bolts
min. 219.075 mm Distance between attachment bolts
Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
1/4-18 NPT Thread of grease fitting in cap
Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
46.038 mm Distance of drain plug from centre
Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
21.431 mm Height of drain plug position
Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
1/4-18 NPT Thread of drain hole
Рекомендуемый диаметр для крепёжных болтов
G 15.875 mm
Нагрузки, скорости и ресурс
6
Параметр P120°: разрушающая нагрузка корпуса при направлении нагрузки 120°.
50.3 kN Safe load at 120° load angle
Параметр P150°: разрушающая нагрузка корпуса при направлении нагрузки 150°.
45.4 kN Safe load at 150° load angle
Параметр P180°: допустимая или разрушающая нагрузка корпуса при направлении нагрузки 180°, в зависимости от серии.
54.3 kN Safe load at 180° load angle
Параметр P60°: допустимая нагрузка корпуса при направлении нагрузки 60°.
136 kN Safe load at 60° load angle
Параметр P90°: допустимая или разрушающая нагрузка корпуса при направлении нагрузки 90°, в зависимости от серии.
81.4 kN Safe load at 90° load angle
Параметр Pa: осевая разрушающая нагрузка корпуса.
35.3 kN Safe load, axial
Прочие характеристики
23
PosiTrac лабиринтное уплотнение
2 x LOR 37
PosiTrac плюс контактный элемент
2 x B 10724-37
Антикоррозионная защита
Paint - in accordance with ISO 12944-2, corrosivity category C2
Болт крышки
1/2-13 UNC x 3
Класс прочности SAE болт крышки
8
Код eCl@ss
23-05-17-01
Код UNSPSC
31171519
Количество крепёжных отверстий
2
Корпус конфигурация
Two-piece
Корпус особенность системы смазки/возможность
Grease/Oil
Масса
9.8 kg
Масса корпуса
9.53 kg
Материал корпуса
Spheroidal graphite cast iron
Межосевое расстояние между отверстиями под болты
231.775 mm
Монтаж компоновка
Through shaft/Shaft end
Начальное заполнение смазкой, 20%
117.934 g
Начальное заполнение смазкой, 40%
185.973 g
Обозначение товара / номер изделия производителя

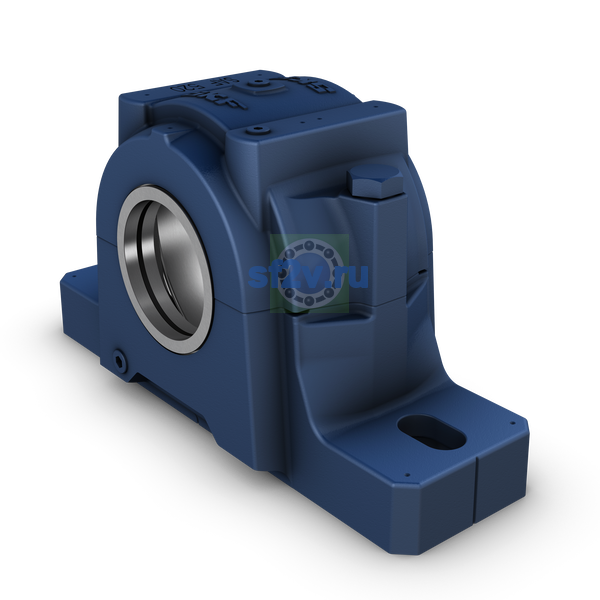

SAFD 515/K7
Рекомендуемый момент затяжки для крышка болты
149.14 N·m
Тип корпуса
Pillow block
Тип уплотнения
Labyrinth seal
Торцевая крышка (конец пробка), для SAF и SAW подшипник корпуса
