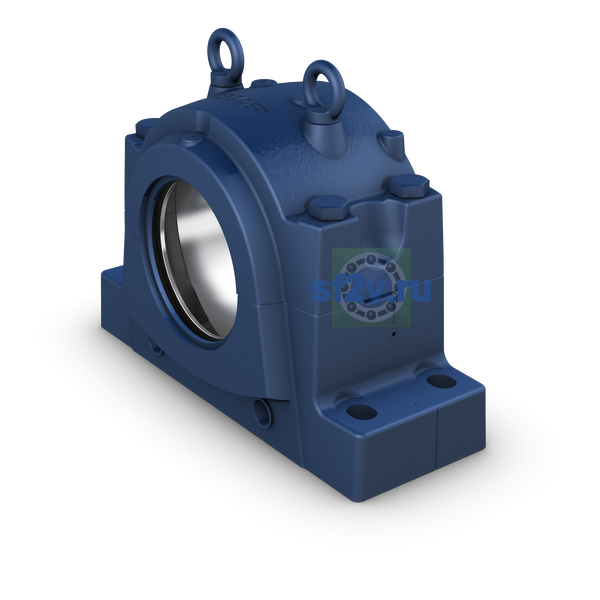

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
35 mm Width of attachment bolt hole
- Размер N3: диаметр отверстий выхода смазки.
-
40 mm Diameter of grease escape holes
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
281.6 mm Bore diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
700 mm Overall length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
310 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
260 mm Foot width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
231 mm Inside width
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
11 mm Width of seal groove
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
5.5 mm Width of labyrinth stage
- Размер A6: ширина лабиринтного уплотнения / участка по диаметру отверстия либо расстояние от торца фланца до внутреннего кольца.
-
22 mm Width of labyrinth
- Размер A7: ширина между канавками уплотнений.
-
286 mm Width between seal grooves
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
148 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
42 mm Length of attachment bolt hole (radial)
- Ширина подшипник посадочное место
-
148 mm
- Высота оси стационарного корпуса
-
240 mm
- Диаметр подшипник посадочное место
-
400 mm
- Крепёжный болт диаметр
-
30 mm
- Ниппель с внутренняя резьба G 1/4 к наружной резьбе G1/8
-
LAPN 1/8
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
400 mm Diameter of bearing seat
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
296.6 mm Diameter of seal groove
- Размер Dd: диаметр канавки уплотнения.
-
305.6 mm Diameter of seal groove
- Размер G1: резьба отверстий повторного смазывания или длина резьбы.
-
1/8-27 NPSF Thread of relubrication holes
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
474 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
240 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
95 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
600 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
150 mm Axial distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
650 mm Distance between dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
43 mm Height of grease escape holes
- Размер Ja: радиальное положение отверстий выхода смазки либо диаметр делительной окружности корпуса.
-
145 mm Radial position of grease escape holes
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
20 mm Diameter of dowel pins
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
12 mm Offset of bearing axis
- Размер крышка болты
-
M30x180
- Размер рым-болт
-
M24
- Рекомендуемый диаметр крепление болты
-
G 30 mm
