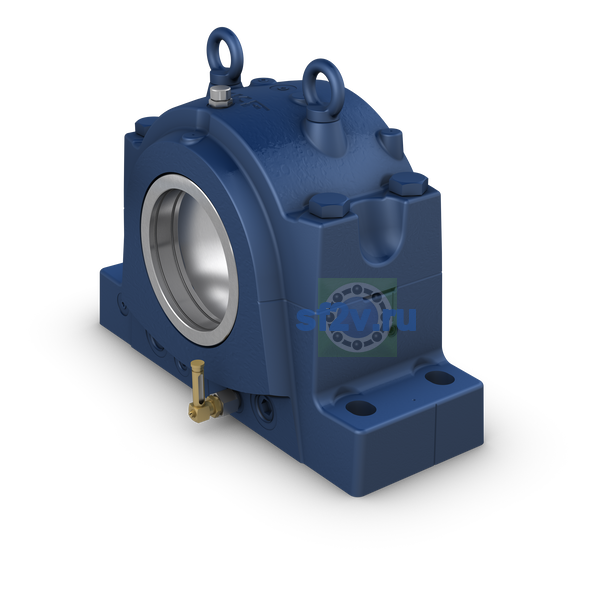

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
42 mm Width of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
790 mm Overall length
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
280 mm Foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
315 mm Width across oil seals
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
166 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
50 mm Length of attachment bolt hole (radial)
- Ширина подшипник посадочное место
-
166 mm
- Высота оси стационарного корпуса
-
280 mm
- Диаметр подшипник посадочное место
-
460 mm
- Крепёжный болт диаметр
-
36 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
460 mm Diameter of bearing seat
- Размер G2: резьба канала подачи масла либо отверстия для датчика контроля состояния.
-
M8 Thread for condition monitoring
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
551 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
280 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
105 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
670 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
160 mm Axial distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
740 mm Distance between dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
20 mm Diameter of dowel pins
- Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
-
G 3/8 Oil inlet for oil bath lubrication
- Размер QG: масловпускное отверстие для циркуляционной системы смазки.
-
G 1/4 Oil inlet for circulating oil lubrication
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
330 mm Distance between oil outlets
- Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
-
52 mm Distance from housing bottom to oil outlet
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
G 1 1/4 Oil outlet
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
16 mm Offset of bearing axis
- Размер крышка болты
-
M30x200
- Размер рым-болт
-
M24
- Рекомендуемый диаметр крепление болты
-
G 36 mm
