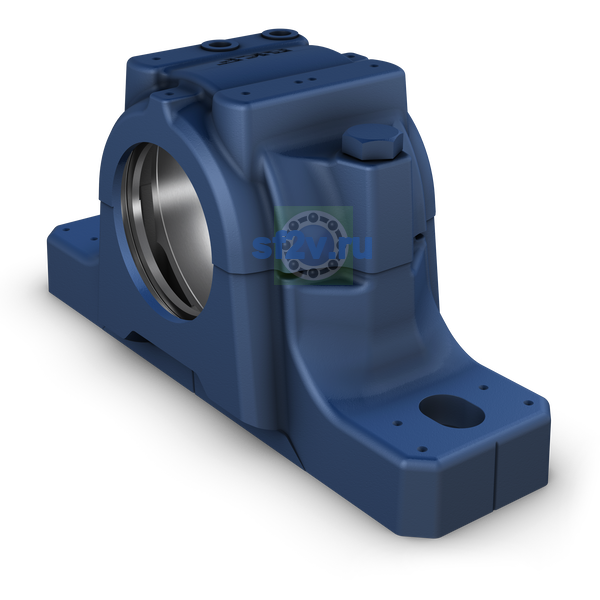

- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
108 mm Bore diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
315 mm Overall length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
120 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
90 mm Foot width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
92 mm Inside width between seal grooves
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
5 mm Width of seal groove
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
9 mm Distance to seal groove back face
- Размер A6: ширина лабиринтного уплотнения / участка по диаметру отверстия либо расстояние от торца фланца до внутреннего кольца.
-
13 mm Width at bore diameter
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
58 mm Width of bearing seat
- Ширина подшипник посадочное место
-
58 mm
- Высота оси стационарного корпуса
-
95 mm
- Диаметр подшипник посадочное место
-
140 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
140 mm Diameter of bearing seat
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
116.5 mm Diameter of seal groove
- Размер G1: резьба отверстий повторного смазывания или длина резьбы.
-
1/8-27 NPSF Thread of relubrication holes
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
177 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
95 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
32 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
260 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
52 mm Axial distance between attachment bolts
- Размер J2: положение установочного штифта; в отдельных изделиях — расстояние до отверстий под штифтовой ключ.
-
252 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
288 mm Distance between dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
33 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Diameter of dowel pins
- Размер крышка болты
-
M12x70
