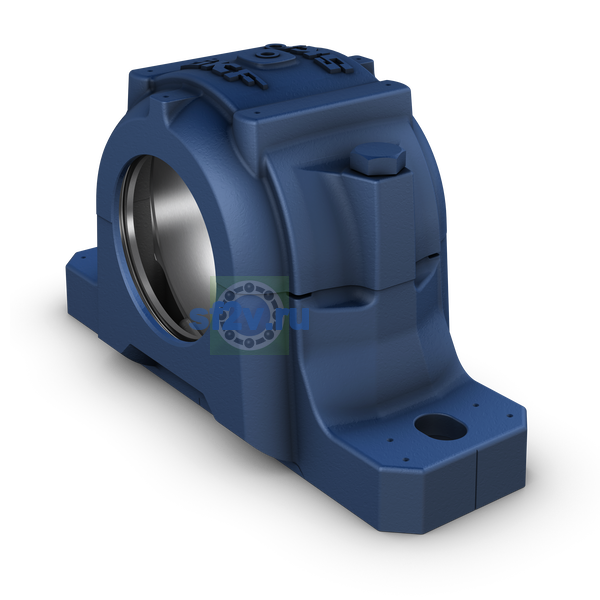

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
26 mm Width of attachment bolt hole
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
137.5 mm Bore diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
380 mm Overall length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
160 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
110 mm Foot width
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
131 mm Inside width between seal grooves
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
6 mm Width of seal groove
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
10 mm Distance to seal groove back face
- Размер A6: ширина лабиринтного уплотнения / участка по диаметру отверстия либо расстояние от торца фланца до внутреннего кольца.
-
14 mm Width at bore diameter
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
70 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
32 mm Length of attachment bolt hole
- Ширина подшипник посадочное место
-
70 mm
- Высота оси стационарного корпуса
-
112 mm
- Диаметр подшипник посадочное место
-
180 mm
- Крепёжный болт диаметр
-
24 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
180 mm Diameter of bearing seat
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
147.5 mm Diameter of seal groove
- Размер G1: резьба отверстий повторного смазывания или длина резьбы.
-
1/8-27 NPSF Thread of relubrication holes
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
218 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
112 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
40 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
320 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
348 mm Distance between dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
39 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Diameter of dowel pins
- Размер крышка болты
-
M20x100
- Рекомендуемый диаметр крепление болты
-
G 24 mm
