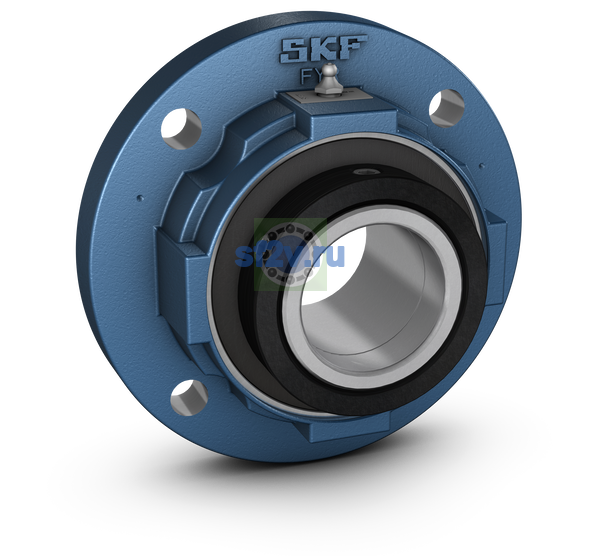

- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
320.278 mm Housing outside diameter
- Корпус общая ширина
-
88.9 mm
- Общая ширина T
-
122.238 mm
116.681 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
88.9 mm Housing height
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
28.575 mm Housing foot height
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
46.831 mm Centre line of free bearing
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
127.794 mm Width including end cover
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
23.813 mm Bolt hole diameter
- Ширина B
-
116.681 mm Inner ring width
- Диаметр вала
-
93.663 mm
- Диаметр расположения болт отверстия корпус с круглым или треугольным фланцем
-
273.05 mm
- Крепёжный болт диаметр
-
G 22.225 mm
22.225 mm
- Подшипник средний диаметр
-
dm 139.954 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
93.663 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/8-27 NPT Thread of grease fitting
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
273.05 mm Bolt pitch diameter
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
41.275 mm Centre line unit to side face of inner ring
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
0.794 mm Centre line of "fixed" bearing
- Тип отверстия
-
Cylindrical
