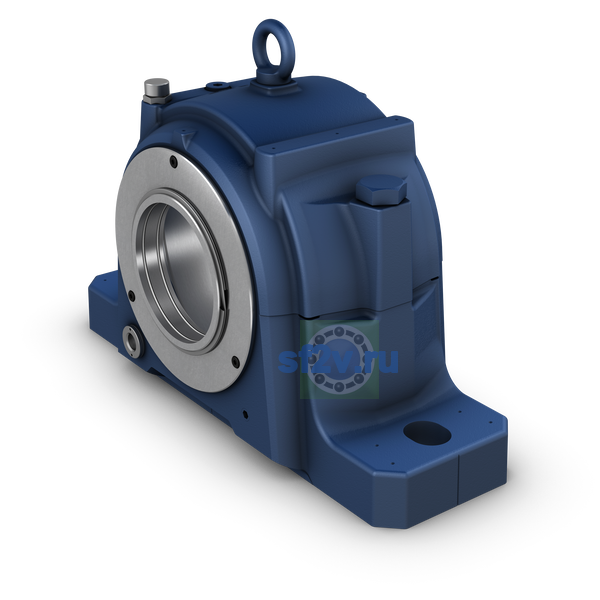

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
35 mm Width of attachment bolt hole
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
135 mm Bore diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
530 mm Overall length
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
160 mm Foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
241 mm Width accross seals
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
106 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
42 mm Length of attachment bolt hole
- Ширина подшипник посадочное место
-
106 mm
- Высота оси стационарного корпуса
-
160 mm
- Диаметр подшипник посадочное место
-
270 mm
- Крепёжный болт диаметр
-
30 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
270 mm Diameter of bearing seat
- Размер G1: резьба отверстий повторного смазывания или длина резьбы.
-
G 3/8 Thread of relubrication holes
- Размер GV: резьба отверстия выхода смазки или масловыпускного отверстия.
-
G 3/4 Thread of oil outlet hole
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
323 mm Overall height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
160 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
60 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
450 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
486 mm Distance between dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
58 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 12 mm Diameter of dowel pins
- Размер крышка болты
-
M24x130
- Размер рым-болт
-
M12
- Рекомендуемый диаметр крепление болты
-
G 30 mm
