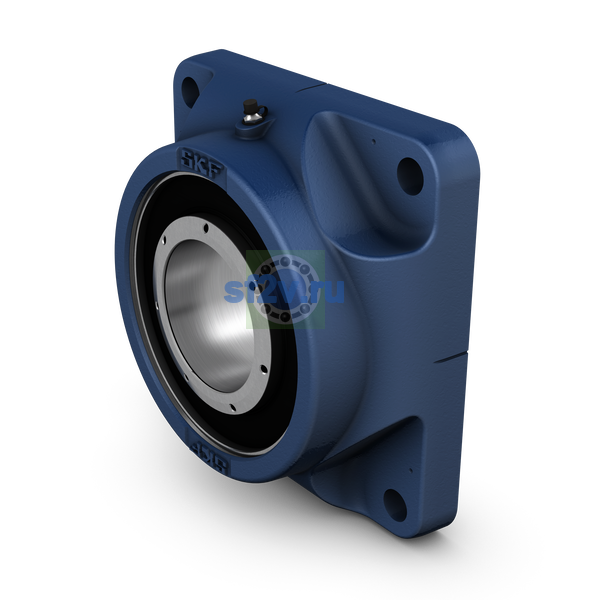

- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
96 mm Collar outer diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
196 mm Housing length
- Корпус общая ширина
-
82 mm
- Общая ширина T
-
81.3 mm Total width
81.3 mm
72 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
82 mm Housing width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
25 mm Flange thickness
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
42.8 mm Machined face to centre line bearing
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
6 mm Centring bore depth
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
80 mm Distance bearing centre line to end cover
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
min. 38 mm Distance bearing centre line to shaft end
max. 70 mm Distance bearing centre line to shaft end
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
19 mm Bolt hole diameter
- Ширина B
-
72 mm Inner ring width
- Диаметр вала
-
70 mm
- Крепёжный болт диаметр
-
G 16 mm
16 mm
- Подшипник средний диаметр
-
dm 97.5 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
70 mm Shaft diameter
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
150 mm Centring bore diameter
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
152 mm Distance of attachment bolts
- Размер J5: положение установочного штифта.
-
87 mm Distance dowel pins
- Размер J6: расстояние между установочными штифтами.
-
54 mm Distance dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Pin hole diameter
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
2.5 mm Axial displacement
- Тип отверстия
-
Cylindrical
