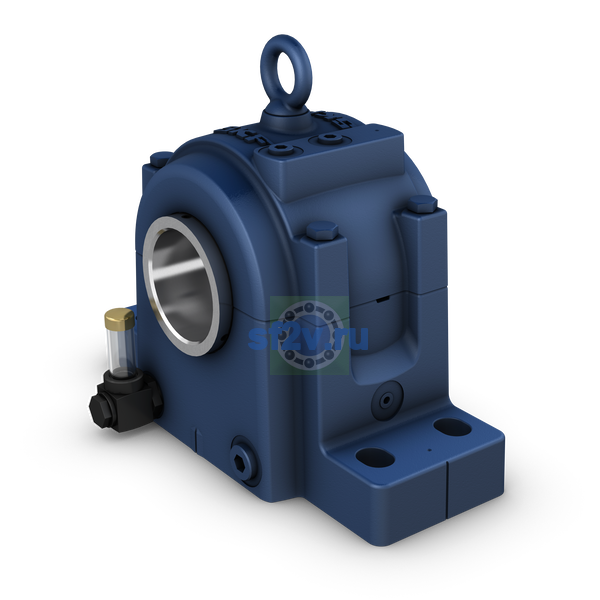

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
35 mm Width of attachment bolt hole
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
170 mm Outside diameter of seal
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
540 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
260 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
190 mm Foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
187 mm Distance housing centreline to oil level gauge side face
- Размер AA: ширина, преимущественно для исполнения с концом вала.
-
270 mm Width for shaft end arrangement
- Размер AB: ширина для исполнения со сквозным валом.
-
280 mm Width for through shaft arrangement
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
103.5 mm Width of seal
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
68 mm Distance bearing centre line to shaft end
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
93 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
42 mm Length of attachment bolt hole
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры
-
H 3130
- Размер bb: расстояние от оси подшипника до торца стопорной гайки либо от конца вала до торца уплотнения.
-
207.5 mm Distance shaft end to seal side face
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
135 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
270 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
375 mm Height
- Размер H0: общая высота корпуса с рым-болтом.
-
446 mm Height including eye bolt
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
200 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
65 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
450 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
115 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
460 mm Distance between dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 12 mm Diameter of dowel pins
- Размер O1: высота от низа корпуса до верхней точки указателя уровня масла.
-
121 mm Height housing bottom to oil level gauge top
- Размер O2: расстояние от оси корпуса до конца указателя уровня масла.
-
187 mm Distance housing centre line to oil level gauge end
- Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
-
G 3/8 Size of tapped oil inlet hole in housing cap
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
220 mm Distance between oil outlets in housing base
- Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
-
26 mm Height of oil outlet position
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
G 3/4 Size of tapped oil outlet hole in housing base
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
140 mm Distance bearing centreline to seal end face
- Размер s2: допустимое осевое перемещение либо расстояние от конца вала до торцевой крышки.
-
37.5 mm Distance shaft end to end cover
- Размер болт крышки
-
M 20x140
- Размер рым-болт
-
M 20
- Рекомендуемый диаметр для крепёжных болтов
-
G 30 mm
- Сферический роликоподшипник с коническим отверстием и элементы повторного смазывания
-
22230 CCK/W33
