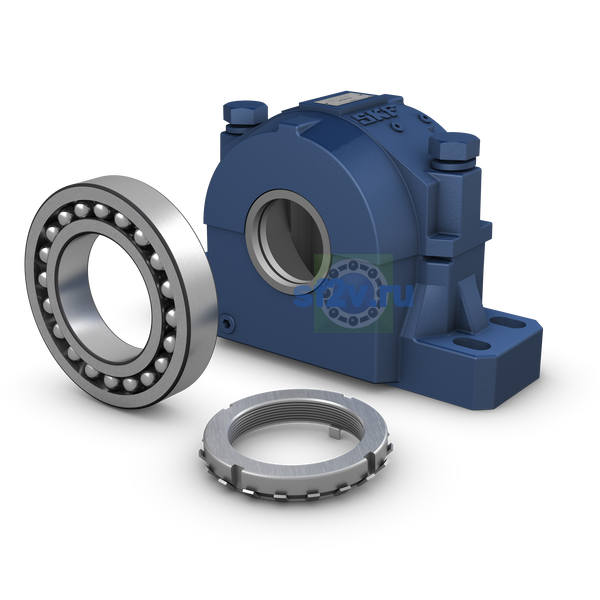

- Внутренний диаметр подшипника (диаметр отверстия d)
-
100 mm
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
25.4 mm Width of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
466.725 mm Length
- Общая ширина T
-
206.375 mm
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
133.35 mm Housing foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
206.375 mm Width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
89.789 mm Width of bearing seat
- Высота оси стационарного корпуса
-
152.4 mm
- Крепёжный болт диаметр
-
22.225 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
100 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
240 mm Diameter of bearing seat
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
123.825 mm Shaft diameter
- Размер dc: диаметр вала.
-
106.375 mm Shaft diameter
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
287.338 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
152.4 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
60.325 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
max. 371.475 mm Distance between attachment bolts
min. 406.4 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
82.55 mm Distance between attachment bolts, axial
- Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
-
1/4-18 NPT Thread for grease fitting in cap
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
79.375 mm Distance of drain plug from centre
- Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
-
36.513 mm Height of drain plug position
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/2-14 NPT Thread of drain hole
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
4.763 mm Offset of locating bearing
- Рекомендуемый диаметр крепление болты
-
G 22.225 mm
- Стопорная гайка с дюймовая резьба, для фиксация by стопорная шайба
-
AN 22
