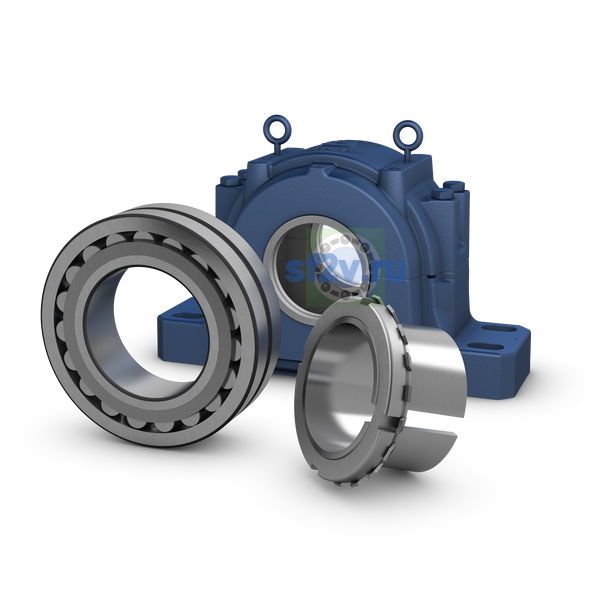

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
28.575 mm Width of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
539.75 mm Length
- Общая ширина T
-
212.725 mm
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
158.75 mm Housing foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
212.725 mm Width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
95.809 mm Width of bearing seat
- Высота оси стационарного корпуса
-
160.325 mm
- Диаметр вала
-
106.363 mm
- Закрепительная втулка с или N стопорная гайка и W стопорная шайба, дюймовые размеры
-
SNW 124X4.3/16
- Крепёжный болт диаметр
-
25.4 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
106.363 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
260 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
320.675 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
160.325 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
63.5 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
max. 463.55 mm Distance between attachment bolts
min. 431.8 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
95.25 mm Distance between attachment bolts, axial
- Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
-
1/4-18 NPT Thread for grease fitting in cap
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
82.55 mm Distance of drain plug from centre
- Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
-
39.688 mm Height of drain plug position
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
3/8-18 NPT Thread of drain hole
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
4.763 mm Offset of locating bearing
- Рекомендуемый диаметр крепление болты
-
G 25.4 mm
- Сферический роликоподшипник с коническим отверстием и элементы повторного смазывания
-
22324 CCK/W33
