- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
22.225 mm Width of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
349.25 mm Length
- Общая ширина T
-
149.225 mm
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
98.425 mm Housing foot width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
149.225 mm Width
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
53 mm Width of bearing seat
- Высота оси стационарного корпуса
-
101.6 mm
- Диаметр вала
-
80.963 mm
- Закрепительная втулка с или N стопорная гайка и W стопорная шайба, дюймовые размеры
-
SNW 118X3.3/16
- Крепёжный болт диаметр
-
19.05 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
80.963 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
160 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
192.484 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
101.6 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
41.275 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
max. 298.45 mm Distance between attachment bolts
min. 260.35 mm Distance between attachment bolts
- Размер PG: резьба пресс-маслёнки в крышке либо масловпускное отверстие для смазывания в масляной ванне.
-
1/8-27 NPT Thread for grease fitting in cap
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
60.325 mm Distance of drain plug from centre
- Размер R2: высота расположения сливной пробки / масловыпускного отверстия.
-
27.781 mm Height of drain plug position
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
3/8-18 NPT Thread of drain hole
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
2.489 mm Offset of locating bearing
- Рекомендуемый диаметр крепление болты
-
G 19.05 mm

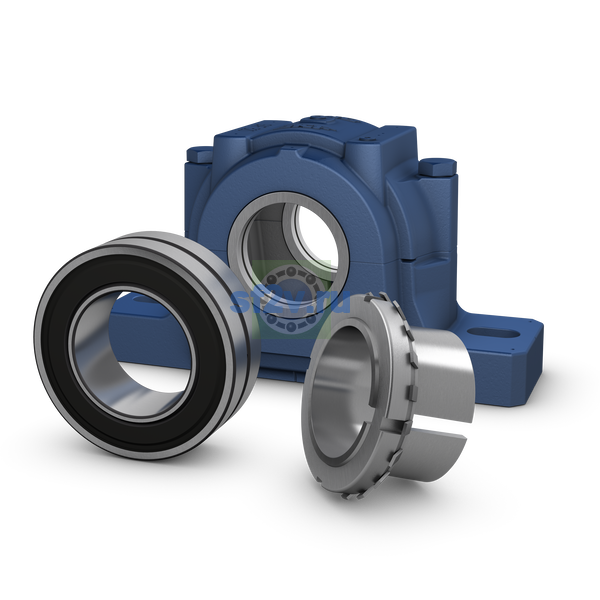

- Сферический роликоподшипник с коническим отверстием, встроенное уплотнение и элементы повторного смазывания
-
BS2-2218-2RSK/VT143
