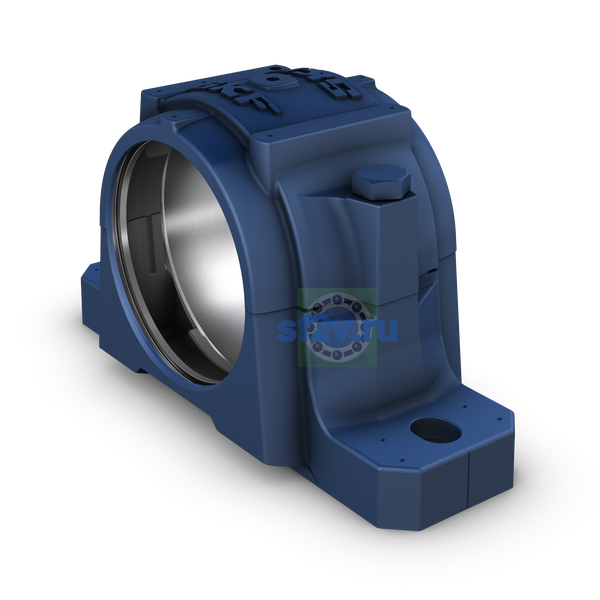

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
26 mm Width of attachment bolt hole
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
234 mm Diameter of seal
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
380 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
160 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
110 mm Foot width
- Размер A2L: ширина корпуса по лабиринтным уплотнениям.
-
180 mm Width across labyrinth seals
- Размер A2T: ширина корпуса по таконитовым уплотнениям.
-
246 mm Width across taconite seals
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
48 mm Distance bearing centre line to shaft end
- Размер bc: расстояние от оси подшипника до торцевой крышки либо ширина посадочного места вала.
-
70 mm Distance bearing centre line to end cover
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
70 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
32 mm Length of attachment bolt hole
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
120 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
180 mm Diameter of bearing seat
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
135 mm Shaft diameter
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
218 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
112 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
40 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
320 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
348 mm Distance between dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
39 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 8 mm Diameter of dowel pins
- Размер болт крышки
-
M 20 x 100
- Рекомендуемый диаметр для крепёжных болтов
-
G 24 mm
- Стопорная гайка с метрическая резьба, для фиксация by стопорная шайба
-
KM 24
