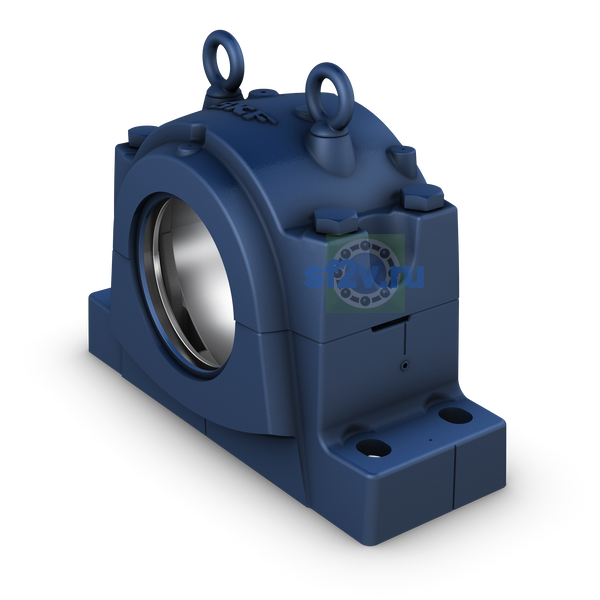

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
35 mm Width of attachment bolt hole
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
350 mm Diameter of taconite seal
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
640 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
290 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
240 mm Foot width
- Размер ATK: ширина корпуса по таконитовым уплотнениям.
-
395 mm Width across taconite seals
- Размер ATS: ширина корпуса по лабиринтным уплотнениям.
-
300 mm Width across labyrinth seals
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
max. 128 mm Distance bearing centre line to shaft end
min. 101 mm Distance bearing centre line to shaft end
- Размер bc: расстояние от оси подшипника до торцевой крышки либо ширина посадочного места вала.
-
133.5 mm Distance bearing centre line to end cover
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
140 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
42 mm Length of attachment bolt hole
- Размер bb: расстояние от оси подшипника до торца стопорной гайки либо от конца вала до торца уплотнения.
-
96 mm Distance bearing centre line to side face of lock nut
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
200 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
360 mm Diameter of bearing seat
- Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
-
220 mm Shaft diameter
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
434 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
220 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
90 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
540 mm Distance between attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
140 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
590 mm Distance between dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 20 mm Diameter of dowel pins
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
12 mm Offset between housing and bearing centre line
- Размер болт крышки
-
M 24x160
- Размер рым-болт
-
M 20
- Рекомендуемый диаметр для крепёжных болтов
-
G 30 mm
- Стопорная гайка с метрическая резьба, для фиксация by стопорная шайба
-
KM 40
