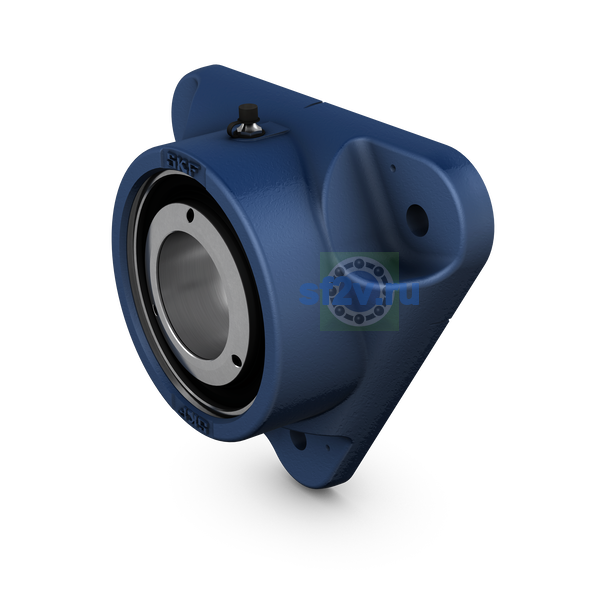

- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
61 mm Collar outer diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
159 mm Housing length
- Корпус общая ширина
-
66 mm
- Общая ширина T
-
72.5 mm Total width
72.5 mm
65 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
66 mm Housing width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
12 mm Flange thickness
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
38.1 mm Machined face to centre line bearing
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
4 mm Centring bore depth
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
50 mm Distance bearing centre line to end cover
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
min. 34 mm Distance bearing centre line to shaft end
max. 43 mm Distance bearing centre line to shaft end
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
14 mm Bolt hole diameter
- Ширина B
-
65 mm Inner ring width
- Диаметр вала
-
35 mm
- Диаметр расположения болт отверстия корпус с круглым или треугольным фланцем
-
140 mm
- Крепёжный болт диаметр
-
G 12 mm
12 mm
- Подшипник средний диаметр
-
dm 53.5 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
35 mm Shaft diameter
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
90 mm Centring bore diameter
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
143 mm Triangular height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
54 mm Height triangular base to center
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
140 mm Distance of attachment bolts
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
65 mm Distance dowel pins
- Размер J2: положение установочного штифта; в отдельных изделиях — расстояние до отверстий под штифтовой ключ.
-
17 mm Distance dowel pins
- Размер J3: положение установочного штифта.
-
48 mm Distance dowel pins
- Размер J4: положение установочного штифта.
-
38.5 mm Distance dowel pins
- Размер J5: положение установочного штифта.
-
16 mm Distance dowel pins
- Размер J6: расстояние между установочными штифтами.
-
66 mm Distance dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 6 mm Pin hole diameter
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
2.5 mm Axial displacement
- Тип отверстия
-
Cylindrical
