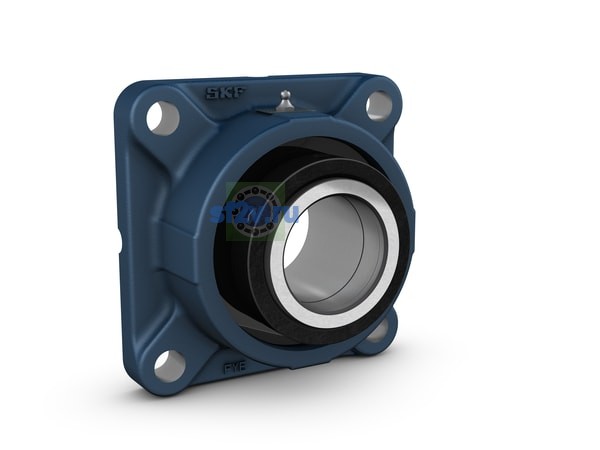

- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
111.125 mm Collar outer diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
193.675 mm Housing length
- Корпус общая ширина
-
69.85 mm
- Общая ширина T
-
98.425 mm Total width
98.425 mm
92.075 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
69.85 mm Housing width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
26.988 mm Flange thickness
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
38.1 mm Machined face to centre line bearing
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
111.125 mm Total width incl. end cover
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
20.638 mm Bolt hole diameter
- Ширина B
-
92.075 mm Inner ring width
- Диаметр вала
-
76.2 mm
- Крепёжный болт диаметр
-
G 0.75 in
19.05 mm
- Подшипник средний диаметр
-
dm 102.616 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
76.2 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/8-27 NPT Thread of grease fitting
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
152.4 mm Bolt distance or pitch diameter
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
31.75 mm Inner ring centre to end
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
0.794 mm Centre line of locating support
- Тип отверстия
-
Cylindrical
