- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
35 mm Width of attachment bolt hole
- Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
-
192.5 mm Bore diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
530 mm Length
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
220 mm Width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
160 mm Foot width
- Размер A2L: ширина корпуса по лабиринтным уплотнениям.
-
241 mm Width across labyrinth seals
- Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
-
106 mm Width of bearing seat
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
42 mm Length of attachment bolt hole
- Закрепительная втулка с KM стопорная гайка и MB стопорная шайба, метрические размеры с дюймовое отверстие
-

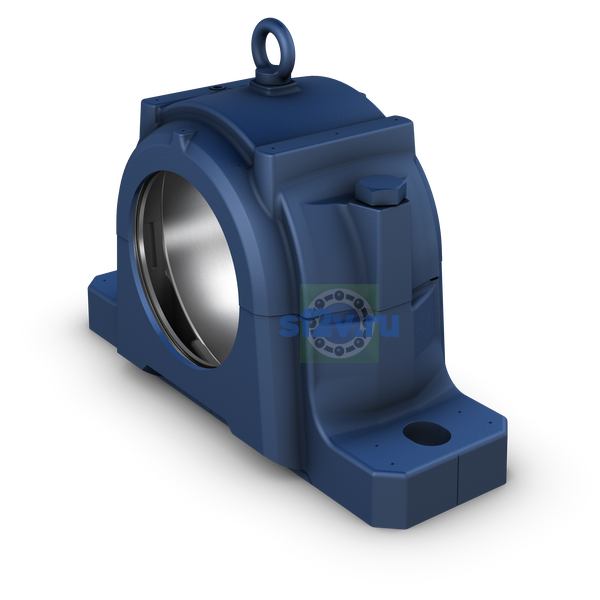

HE 2330
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
133.35 mm Shaft diameter
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
270 mm Diameter of bearing seat
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
323 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
160 mm Centre height of bearing seat
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
60 mm Foot height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
450 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
486 mm Distance between dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
58 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
max. 12 mm Diameter of dowel pins
- Размер болт крышки
-
M 24x130
- Размер рым-болт
-
M 12
- Рекомендуемый диаметр для крепёжных болтов
-
G 30 mm
- Сферический роликоподшипник с коническим отверстием и элементы повторного смазывания
-
23230 CCK/W33
