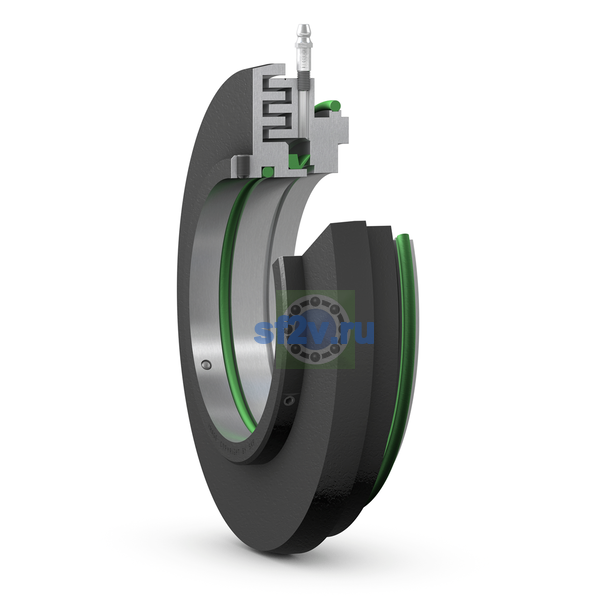

- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
91 mm Diameter of side face
- Наружный диаметр подшипника D
-
166 mm
166 mm Outside diameter
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
7.7 mm Width of step
- Ширина
-
50.5 mm
- Ширина B
-
50.5 mm Width
- Диаметр вала
-
70 mm
- Корпус канавка диаметр
-
141 mm
- Размер c: расстояние до бокового торца.
-
41.5 mm Distance to side face
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
70 mm Shaft diameter
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
141 mm Diameter of seal groove
- Размер h: глубина фиксирующего паза или высотная координата элемента; для шарнирных наконечников — расстояние от торца хвостовика до центра головки.
-
38 mm Height to grease fitting from outside diameter of rotating ring
