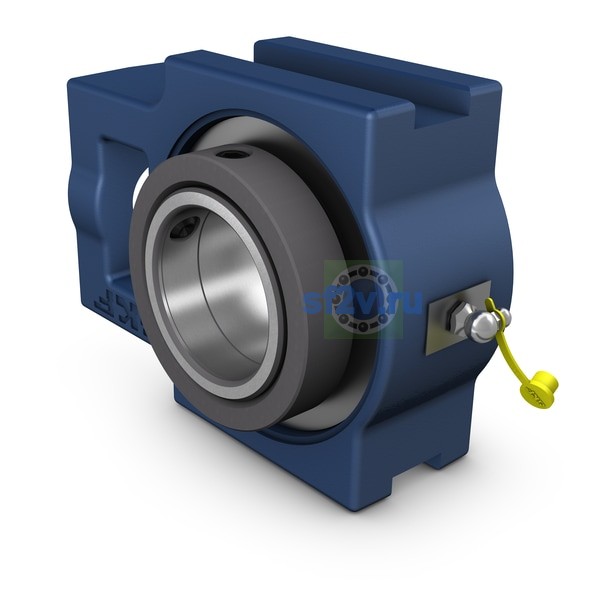

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
41.275 mm Length of attachment slot
- Размер N2: высота крепёжного паза или диаметр отверстий под штифтовой ключ / крепёжный болт.
-
73.025 mm Height of attachment slot
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
130.175 mm Collar diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
255.588 mm Overall length
- Корпус общая ширина
-
88.9 mm
- Общая ширина T
-
105.569 mm Overall unit width
102.387 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
88.9 mm Housing width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
46.05 mm Width of piloting groove
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
77.788 mm Width of flange in which piloting grooves are provided
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
47.625 mm Diameter of attachment bolt hole
- Ширина B
-
102.387 mm Inner ring width
- Диаметр вала
-
87.313 mm
- Подшипник средний диаметр
-
dm 124.968 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
87.313 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/8-27 NPT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
198.438 mm Overall housing height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
173.05 mm Distance between bottoms of piloting grooves
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
130.175 mm Height of attachment end
- Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.
-
161.925 mm Distance from attachment end face to centre line of bearing
- Размер L2: длина присоединительного конца или корпуса.
-
26.988 mm Length of attachment end
- Размер L3: длина центрирующей / направляющей / фиксирующей канавки.
-
139.7 mm Length of guiding slot
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
0.794 mm Centre line of locating support
- Размер s1: расстояние от торца стопорного устройства до центра дорожки качения / подшипника либо допустимое осевое перемещение.
-
66.37 mm Inner ring center to end
- Тип отверстия
-
Cylindrical
