SKF

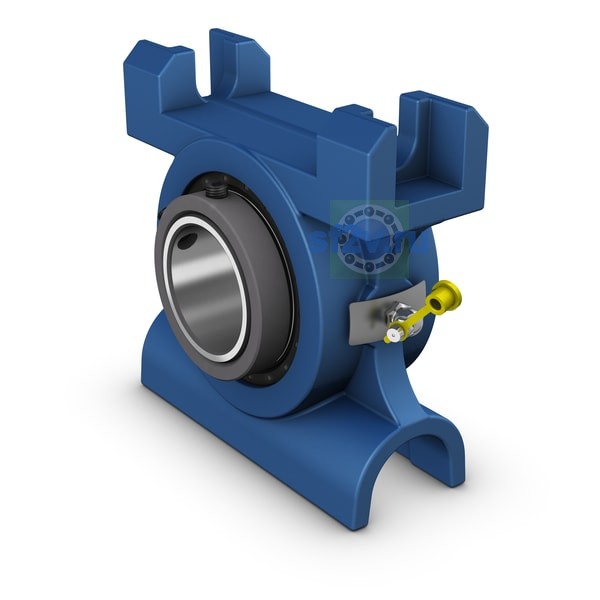

TATUE 204-TRB-STH

Name: TATUE 204-TRB-STH
Brand: SKF

d Внутренний диаметр — мм

D Наружный диаметр — мм

T Высота / ширина 101,6 мм

КатегорияНатяжные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

42 свойств

Размеры и геометрия

Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: 101.6 mm Collar diameter
Корпус общая ширина: 73.025 mm
Общая ширина T: 101.6 mm
Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.: 73.025 mm Housing width
Ширина B: 101.6 mm Inner ring width
Диаметр вала: 57.15 mm
Подшипник средний диаметр: dm 84.23 mm
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: 57.15 mm Shaft diameter
Размер GN: резьба пресс-маслёнки.: 1/8-27 NPT Thread of grease fitting
Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.: 188.913 mm Overall housing height
Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.: 158.75 mm Distance between bottoms of piloting grooves
Размер L1: расстояние от присоединительного торца до оси сферического посадочного места / подшипника либо длина фланца.: 190.5 mm Housing length
Размер L2: длина присоединительного конца или корпуса.: 177.8 mm Housing length
Тип отверстия: Cylindrical

Нагрузки, скорости и ресурс

Предельная частота вращения: 2 250 r/min
2 250 r/min
Базовая динамическая грузоподъёмность C: C 173 kN
173 kN
Базовая статическая грузоподъёмность C0: C0 220 kN
220 kN
Предел усталостной нагрузки Cu / Pu: Pu 25.5 kN
Сравнительная грузоподъёмность: CF 46.5 kN

Прочие характеристики

Вставной подшипник: Tapered roller bearing
Tapered roller bearing
Граничный коэффициент e: e 0.4
Код eCl@ss: 23-05-16-90
Код UNSPSC: 31171537
Количество пластичной смазки для повторное смазывание: 8.5 g
Масса: 9.48 kg 8.86 kg
Материал корпуса: Cast iron
Материал подшипника: Bearing steel
Метрическая / дюймовая серия: Inch
Момент затяжки для комплект винты: 31.071 N·m
Обозначение товара / номер изделия производителя: TATUE 204-TRB-STH
Осевая удерживающая сила механизм фиксации: Pa 15.6 kN
Отверстие для повторного смазывания: With
Покрытие: Without
Положение подшипника: Locating
Locating
Пресс-маслёнка: With
Расчётный коэффициент: Y0 1.6
Y2 2.5
Y1 1.7
Смазочный материал: Grease
Способ фиксации: Set screws
Тип корпуса: Take-up, top angle
Тип уплотнения: Heavy-duty seal
Heavy-duty seal Without
Установочный винт: 3/8-16
Элемент фиксации, внутреннее кольцо: Set screws
