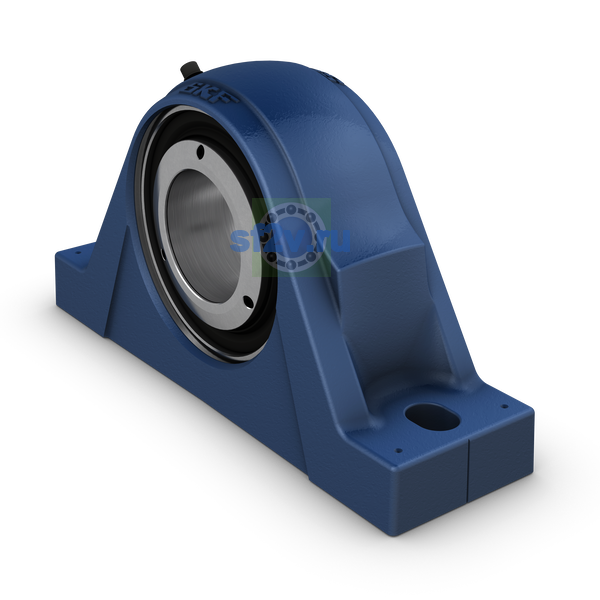

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
20 mm Length of attachment bolt hole
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
61 mm Collar outer diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
205 mm Housing length
- Корпус общая ширина
-
60 mm
- Общая ширина T
-
65 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
60 mm Housing foot width
- Размер A4: ширина канавки уплотнения или расстояние от фланца корпуса до обработанного торца.
-
50 mm Distance bearing centre line to end cover
- Размер ba: расстояние от оси подшипника до конца вала либо ширина выточки под стопорное кольцо в корпусе.
-
min. 34 mm Distance bearing centre line to shaft end
max. 43 mm Distance bearing centre line to shaft end
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
15 mm Width foot slot width
- Ширина B
-
65 mm Inner ring width
- Высота оси стационарного корпуса
-
60 mm
- Диаметр вала
-
35 mm
- Крепёжный болт диаметр
-
G 12 mm
12 mm
- Подшипник средний диаметр
-
dm 53.5 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
35 mm Shaft diameter
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
60 mm Height base to center
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
25 mm Housing foot height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
111 mm Housing height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
170 mm Distance of attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
185 mm Distance dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
21 mm Distance dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
6 mm Pin hole diameter
- Тип отверстия
-
Cylindrical
