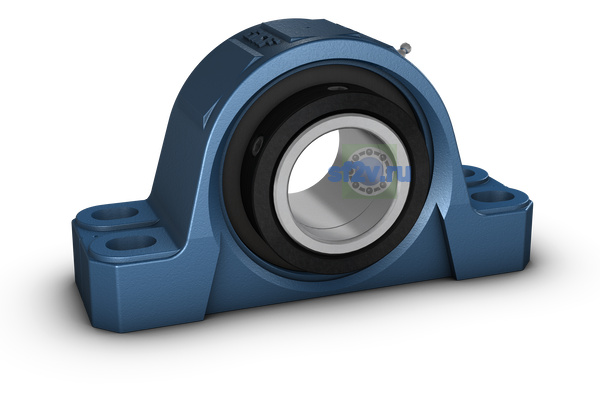

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
36.513 mm Length of attachment bolt hole
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
387.35 mm Housing length
- Корпус общая ширина
-
114.3 mm
- Общая ширина T
-
133.35 mm Total width
116.681 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
114.3 mm Housing foot width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
137.716 mm Width including end cover
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
22.225 mm Width foot slot width
- Ширина B
-
116.681 mm Inner ring width
- Высота оси стационарного корпуса
-
107.95 mm
- Диаметр вала
-
100.013 mm
- Крепёжный болт диаметр
-
G 0.75 in
19.05 mm
- Подшипник средний диаметр
-
dm 139.954 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
100.013 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/8-27 NPT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
107.95 mm Height base to center
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
61.913 mm Housing foot height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
217.488 mm Housing height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
320.675 mm Distance of attachment bolts
max. 333.375 mm Distance between attachment bolts, min.
min. 304.8 mm Distance between attachment bolts, max.
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
57.15 mm Axial distance bolt to bolt
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
41.275 mm Centre line unit to side face of inner ring
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
1.588 mm Centre line of "fixed" bearing
- Тип отверстия
-
Cylindrical
