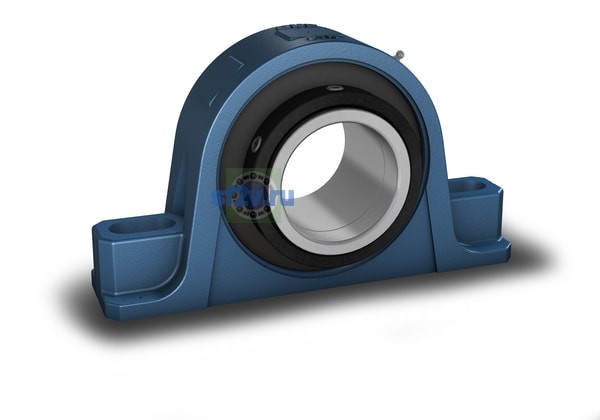

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
30.956 mm Length of attachment bolt hole
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
73.787 mm Collar outer diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
212.725 mm Housing length
- Корпус общая ширина
-
58.738 mm
- Общая ширина T
-
77.788 mm Total width
73.025 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
58.738 mm Housing foot width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
88.503 mm Width including end cover
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
19.05 mm Width foot slot width
- Ширина B
-
73.025 mm Inner ring width
- Высота оси стационарного корпуса
-
57.15 mm
- Диаметр вала
-
49.213 mm
- Крепёжный болт диаметр
-
G 0.625 in
15.875 mm
- Подшипник средний диаметр
-
dm 70.104 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
49.213 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/8-27 NPT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
57.15 mm Height base to center
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
34.925 mm Housing foot height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
117.872 mm Housing height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
162.719 mm Distance of attachment bolts
max. 174.625 mm Distance between attachment bolts, min.
min. 150.813 mm Distance between attachment bolts, max.
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
25.4 mm Centre line unit to side face of inner ring
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
0.794 mm Centre line of "fixed" bearing
- Тип отверстия
-
Cylindrical
