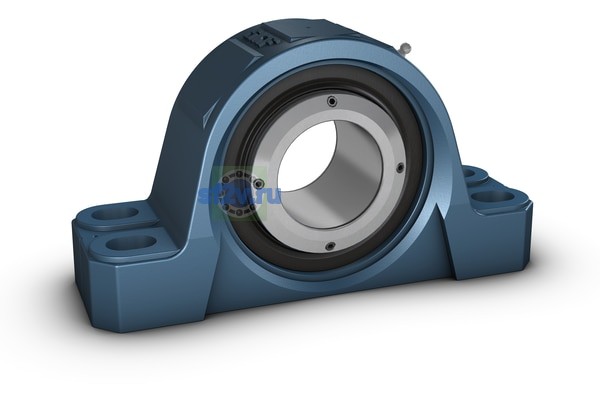

- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
39.688 mm Length of attachment bolt hole
- Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
-
164.998 mm Collar outer diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
469.9 mm Housing length
- Корпус общая ширина
-
130.175 mm
- Общая ширина T
-
116.681 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
130.175 mm Housing foot width
- Размер A5: ширина корпуса с торцевой крышкой, выступ крышки или ширина ступени лабиринтного уплотнения.
-
176.213 mm Width including end cover
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
25.4 mm Width foot slot width
- Ширина B
-
116.681 mm Inner ring width
- Высота оси стационарного корпуса
-
139.7 mm
- Диаметр вала
-
125.413 mm
- Крепёжный болт диаметр
-
G 0.875 in
22.225 mm
- Подшипник средний диаметр
-
dm 180.086 mm
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
125.413 mm Shaft diameter
- Размер GN: резьба пресс-маслёнки.
-
1/4-18 NPT Thread of grease fitting
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
139.7 mm Height base to center
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
79.375 mm Housing foot height
- Размер H2: высота лапы / корпуса или присоединительного конца; в отдельных фланцевых узлах — расстояние от оси подшипника до нижней поверхности фланца.
-
280.988 mm Housing height
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
398.463 mm Distance of attachment bolts
max. 412.75 mm Distance between attachment bolts, min.
min. 384.175 mm Distance between attachment bolts, max.
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
69.85 mm Axial distance bolt to bolt
- Размер s: осевое расстояние от середины узла до торца внутреннего кольца либо допустимое осевое перемещение.
-
58.738 mm Centre line unit to side face of inner ring
- Размер S: положение оси фиксирующего подшипника / опоры либо осевое смещение фиксирующего подшипника.
-
5.08 mm Centre line of "fixed" bearing
- Тип отверстия
-
Cylindrical
