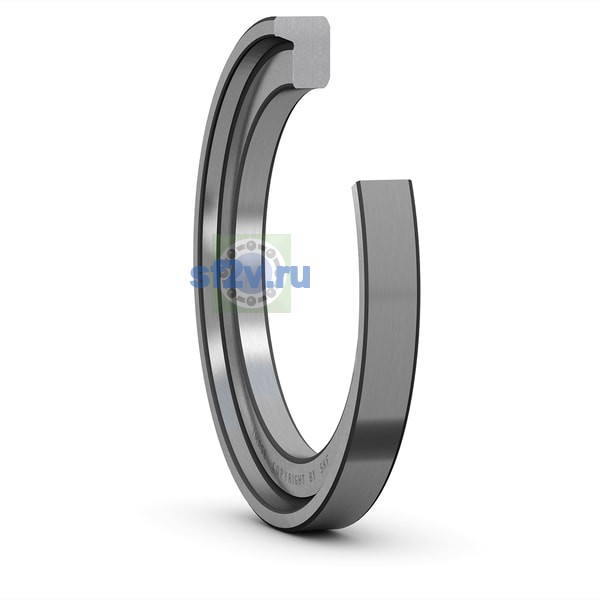

- Внутренний диаметр подшипника (диаметр отверстия d)
-
70 mm
70 mm Bore diameter
- Наружный диаметр подшипника D
-
89.4 mm
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 89.4 mm Outside diameter
- Размер B1: общая ширина подшипника; для фланцев, шпилек и упорных узлов — ширина / длина соответствующей части.
-
7 mm Width contacting inner ring side face
- Размер B2: ширина втулки с подшипником до запрессовки либо расстояние от смазочного отверстия до фланцевого кольца.
-
11 mm Width
- Ширина в отверстии
-
7 mm
- Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
-
min. 1.5 mm Chamfer length radial direction (angle rings)
