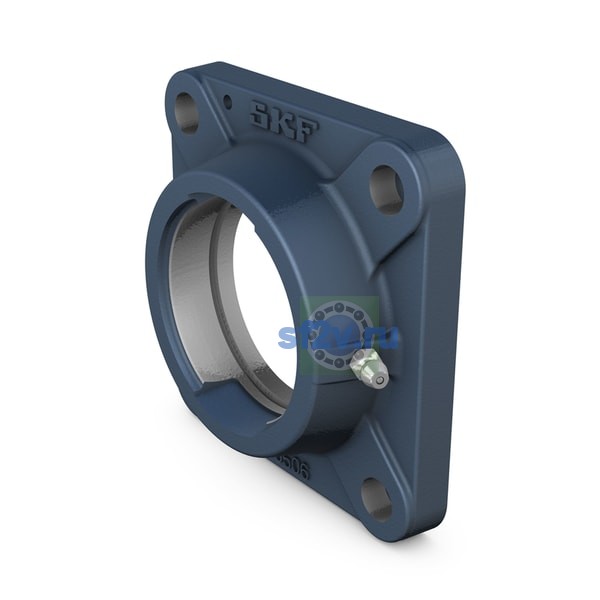

- Размер Db1: верхний наружный диаметр корпуса.
-
130 mm Top external diameter
- Размер Db2: нижний наружный диаметр основания корпуса.
-
130 mm Base external diameter
- Размер L: габаритная длина / длина корпуса; в отдельных круглых корпусах — наружный диаметр.
-
162 mm Overall length
- Корпус общая ширина
-
43 mm
- Размер A: ширина корпуса, основания или лапы. В отдельных сериях обозначает высоту корпуса либо расстояние до канала подачи масла.
-
43 mm Overall width
- Размер A1: ширина лапы или фланца, толщина фланца либо высота фланца / лапы корпуса в зависимости от серии.
-
17 mm Flange width
- Размер A2: общая ширина корпуса или фланца; также положение оси плавающей опоры / расстояние от торца до оси подшипника.
-
25 mm Axial position of spherical seat (from support surface)
- Размер A3: высота ступицы, глубина центрирующей выточки или ширина между канавками уплотнений.
-
3.2 mm Depth of centring recess
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
19 mm Diameter of attachment bolt hole
- Диаметр сферического посадочного места
-
100 mm
- Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
-
100 mm Diameter of spherical seat
- Размер Dc: диаметр канавки уплотнения или центрирующей выточки корпуса; в некоторых сериях — центрирующий диаметр.
-
150.8 mm Centring diameter
- Размер DN: диаметр сферической головки пресс-маслёнки.
-
6.5 mm Diameter of head sphere of grease fitting
- Размер GN: резьба пресс-маслёнки.
-
1/4-28 SAE-LT Thread of the grease fitting
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
130 mm Distance between attachment bolts
- Размер J6: расстояние между установочными штифтами.
-
148 mm Distance of dowel pins
- Размер J7: осевое смещение / поперечное положение установочных штифтов.
-
45 mm Axial offset of dowel pins
- Размер N4: рекомендуемый или фактический диаметр установочных штифтов / отверстий под них.
-
4 mm Recommended diameter for dowel pins
- Размер R1: осевое положение резьбового отверстия корпуса либо расстояние от центра корпуса до сливной пробки.
-
25 mm Axial position of the housing thread
- Размер RG: резьба корпуса под пресс-маслёнку либо резьба сливного / масловыпускного отверстия.
-
1/4-28 UNF Housing thread for grease fitting
- Размер SWN: размер шестигранного ключа для пресс-маслёнки.
-
7 mm Hexagonal key size for the grease fitting
- Рекомендуемый диаметр для крепёжных болтов, mm
-
G 16 mm
- Рекомендуемый диаметр для крепёжных болтов, дюймовый
-
G 0.625 in
