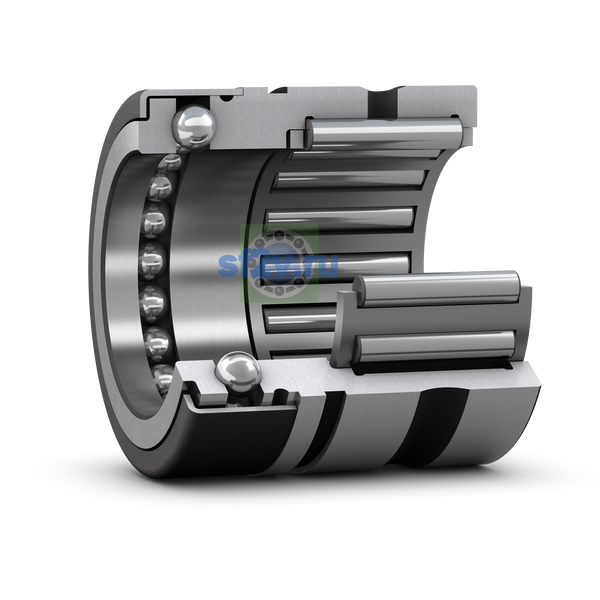

Размер di: диаметр отверстия сопряжённого внутреннего кольца.
20 mm Bore diameter of associated inner ring
Наружный диаметр подшипника D
37 mm37 mm Outside diameter
Размер Bi: ширина сопряжённого внутреннего кольца.
16 mm Width of associated inner ring
Размер C1: расстояние от торца наружного кольца до боковой шайбы / смазочного отверстия; в отдельных изделиях — ширина головки или упорной части.
8 mm Distance side face to lubrication hole
Размер Ca: ширина посадочного места подшипника или минимальное пространство в корпусе со стороны большого торца.
14.2 mm Distance side face to back face of snap ring
Ширина
30 mm
Ширина наружного кольца C
30 mm Width
Диаметр под роликами Fw
25 mm Diameter under rollers
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 31.6 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 35 mm Diameter of housing abutment
Размер F: диаметр внутреннего кольца или его дорожки качения.
25 mm Diameter of inner ring raceway
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
