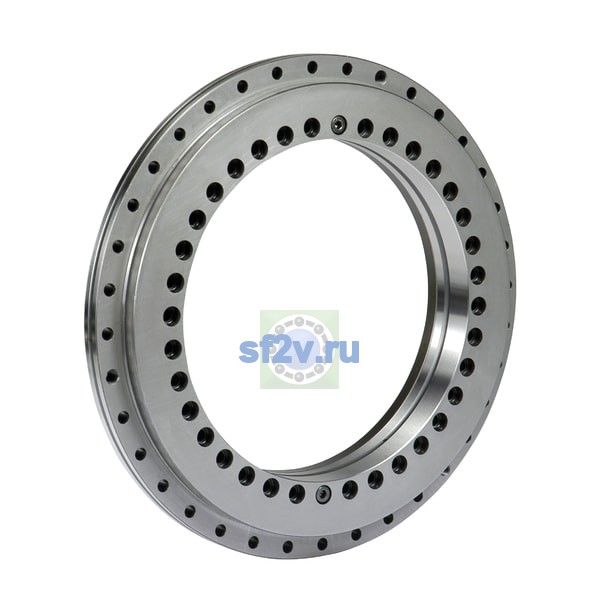

- Внутренний диаметр подшипника (диаметр отверстия d)
-
850 mm Bore diameter
- Размер N1: ширина или длина крепёжного отверстия / паза; для отдельных деталей — диаметр отверстий под штифтовой ключ.
-
26 mm Inner ring (shaft washer) sinkhole
- Размер N2: высота крепёжного паза или диаметр отверстий под штифтовой ключ / крепёжный болт.
-
18 mm Outer ring (housing washer) through hole
- Наружный диаметр подшипника D
-
1 095 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
1 018 mm Shoulder diameter inner ring - large shoulder
- Размер N: диаметр, ширина или длина отверстия / паза под крепёжный болт.
-
18 mm Inner ring (shaft/locating washer) through hole
- Ширина наружного кольца C
-
37 mm Outer ring (housing washer) width
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
17 mm Inner ring (shaft washer) sinkhole depth
- Болт размер
-
M16
M16
- Ориентировочный диаметр поворотного стола
-
1 800 mm
- Размер
-
G M16
M16
- Размер H: общая высота, высота корпуса / оси либо радиальный размер сечения.
-
124 mm Height
- Размер H1: высота оси посадочного места, высота лапы корпуса или радиальное положение сферического посадочного места.
-
80.5 mm Distance
- Размер J: межосевое расстояние крепёжных болтов или диаметр окружности их расположения.
-
890 mm Inner ring (shaft/locating washer) hole pitch circle diameter
- Размер J1: осевое расстояние между крепёжными болтами / отверстиями.
-
1 055 mm Outer ring (housing washer) hole pitch circle diameter
- Размер r1: размер фаски отверстия; для других серий — фаска шайбы, ролика или кольца.
-
min. 1.5 mm Outer ring (housing washer) chamfer dimension
- Размер r2: размер фаски наружного кольца / малого торца отверстия; в отдельных изделиях — фаска игольчатого ролика.
-
min. 1.5 mm Chamfer dimension
- Угол между резьбовыми отверстиями
-
60 °
- Число болтов пропущенный при позиция демонтажной резьбы
-
6, 60° apart
- Число резьбовых отверстий
-
6
- Шаг / делительный размер
-
α 6 °
α 6 °
